Audio-technica VM530EN/H

Audio-technica VM530EN/H

Audio-technica VM530EN/H

Cartuccia stereo a doppio magnete mobile con guscio
Modello di stilo ellittico di fascia alta pre-assemblato con un leggero guscio in alluminio (AT-HS10). Lo stilo ellittico nudo aiuta a ridurre la massa di esecuzione del sistema di vibrazione offrendo al contempo una maggiore riproduzione della frequenza.

Cantilever in alluminio
Le bobine para-toroidali migliorano l’efficienza di generazione
La piastra di schermatura centrale tra i canali sinistro e destro riduce la diafonia
Pre-assemblato con un leggero guscio in alluminio (AT-HS10) per una configurazione più rapida e semplice

Il design Dual Magnet brevettato a livello internazionale di Audio-Technica replica la struttura della testa di taglio.
Invece di utilizzare un singolo magnete di grandi dimensioni, i due magneti sono disposti a forma di “V”. I due magneti sono posizionati esattamente in modo da corrispondere alle posizioni dei canali sinistro e destro nelle pareti della scanalatura stereo. Di conseguenza, il design della VM garantisce un’eccezionale separazione dei canali, una risposta in frequenza estesa e un tracciamento eccellente.

Sistema di generazione para-toroidale

Le bobine para-toroidali migliorano l’efficienza di generazione e offrono un’eccellente linearità, poiché la perdita di flusso magnetico in questo circuito magnetico continuo e unitario è bassa. La permeabilità dei nuclei è inoltre ottimizzata mediante l’uso di nuclei laminati.

La piastra di schermatura centrale riduce la diafonia

Una piastra di schermatura centrale permalloy consente l’effettiva separazione dei canali sinistro e destro, sopprimendo la diafonia elettrica al di sotto di 40 dB. Questo è simile all’attuale valore di diafonia trovato nelle scanalature del record stesso.

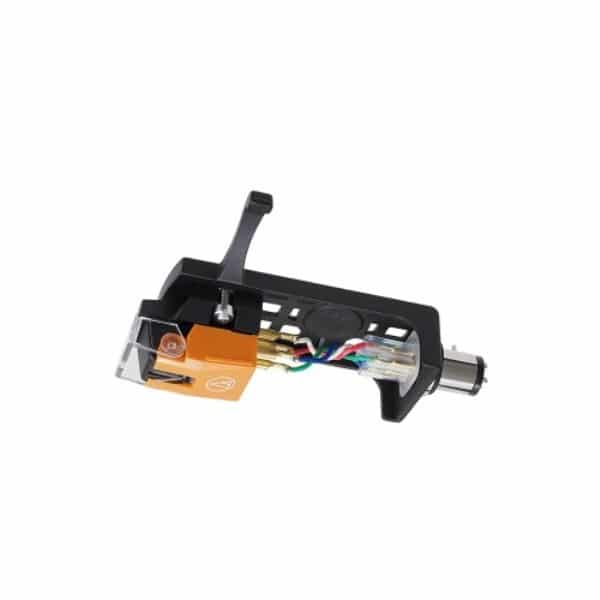

Preassemblato con guscio HS10
La cartuccia VM530EN è montata su un guscio in alluminio pressofuso HS10 adatto per bracci girevoli a 4 pin.

Stilo nudo ellittico
Lo stilo ellittico a diamante segue la modulazione della scanalatura con maggiore precisione rispetto a uno stilo conico, offrendo risposte di frequenza e fase migliorate riducendo al contempo la distorsione.

Genere Tipo di macchina virtuale
Montaggio 1/2 “centri
Risposta in frequenza 20 – 25.000Hz
Separazione dei canali 27dB (1kHz)
Bilanciamento dei canali di uscita 1,5 dB (1 kHz)
Tensione di uscita 4.0mV (1kHz, 5cm / sec.)
Angolo di inseguimento verticale 23˚
Gamma di forza di tracciamento verticale 1,8 – 2,2 g (standard 2,0 g)
Stilo Ellittica Nuda
Dimensione dello stilo 0,3 x 0,7 mil
Costruzione dello stilo Codolo tondo nudo
mensola Tubo di alluminio
Impedenza della bobina 2.700Ω (1kHz)
Conformità statica 35 x 10-6 cm / dyne
Conformità dinamica 8 x 10-6 cm / dyne (100Hz)
Impedenza di carico consigliata 47,000Ω
Capacità di carico consigliata 100 – 200pF
Peso 6.4g
Dimensioni 17,3 (H) x 17,0 (W) x 28,2 (L) mm
Stilo di ricambio VMN30EN
Accessori inclusi Viti di installazione della cartuccia 5 mm × 2 e 10 mm × 2, rondella × 2, dado esagonale × 2
