Denafrips ERATO R2R DAC DAC R-2R discreto bilanciato

Denafrips ERATO R2R DAC con architettura discreta bilanciata e supporto PCM fino a 1536 kHz

Il Denafrips ERATO è un convertitore digitale-analogico a architettura R-2R discreta e bilanciata, progettato per l’inserimento in impianti stereo di livello elevato. La conversione avviene senza circuiti integrati delta-sigma, affidandosi invece a una rete di resistenze selezionate e a una piattaforma di elaborazione FPGA. Il dispositivo supporta sia il formato PCM ad alta risoluzione sia la decodifica DSD nativa, con modalità operative selezionabili dall’utente.

Caratteristiche principali

• Rete R-2R con resistenze a ultra-precisione: La rete di conversione è costruita con resistenze allo 0,005% di tolleranza, selezionate a mano e caratterizzate da basso effetto termico. Questa selezione individuale mira a garantire un equilibrio preciso tra i canali e una deriva termica contenuta nel tempo.
• Piattaforma FPGA con Dual CPLD e Buffer FIFO adattivo: L’elaborazione digitale è affidata a una piattaforma FPGA ad alte prestazioni affiancata da due CPLD. Il buffer FIFO adattivo gestisce la sincronizzazione del segnale in ingresso, riducendo l’influenza del jitter proveniente dalla sorgente.
• Sistema di clock FEMTO: Il Denafrips ERATO integra oscillatori a cristallo FEMTO operanti a 45,1548 MHz e 49,152 MHz, uno per ciascuna famiglia di frequenze di campionamento. La doppia coppia di oscillatori permette di mantenere il clock nativo del segnale senza ricorrere a conversioni di frequenza.
• Modalità NOS e OS con filtri selezionabili: L’utente può scegliere tra modalità NOS (Non-Oversampling) e OS (Oversampling). In modalità OS sono disponibili filtri Slow e Sharp, che modificano il comportamento della risposta in frequenza e dell’attenuazione fuori banda.
• Uscite analogiche RCA e XLR bilanciate: Le uscite analogiche sono disponibili in configurazione sbilanciata RCA, con livello di 2,0 Vrms e impedenza di 625 Ω, e in configurazione bilanciata XLR, con livello di 4,0 Vrms e impedenza di 1250 Ω. La struttura bilanciata è coerente con l’architettura differenziale del convertitore.

Caratteristiche tecniche e utilizzo

La risposta in frequenza si estende da 20 Hz a 70 kHz (+1/-3 dB), con un rapporto segnale/rumore e un range dinamico entrambi dichiarati a ≥ 119 dB. La distorsione THD+N è ≤ 0,003% e il crosstalk stereo è ≤ -87 dB. L’alimentazione è lineare, basata su un trasformatore O-Core schermato da 60 VA, con consumo massimo dichiarato di 20 W.

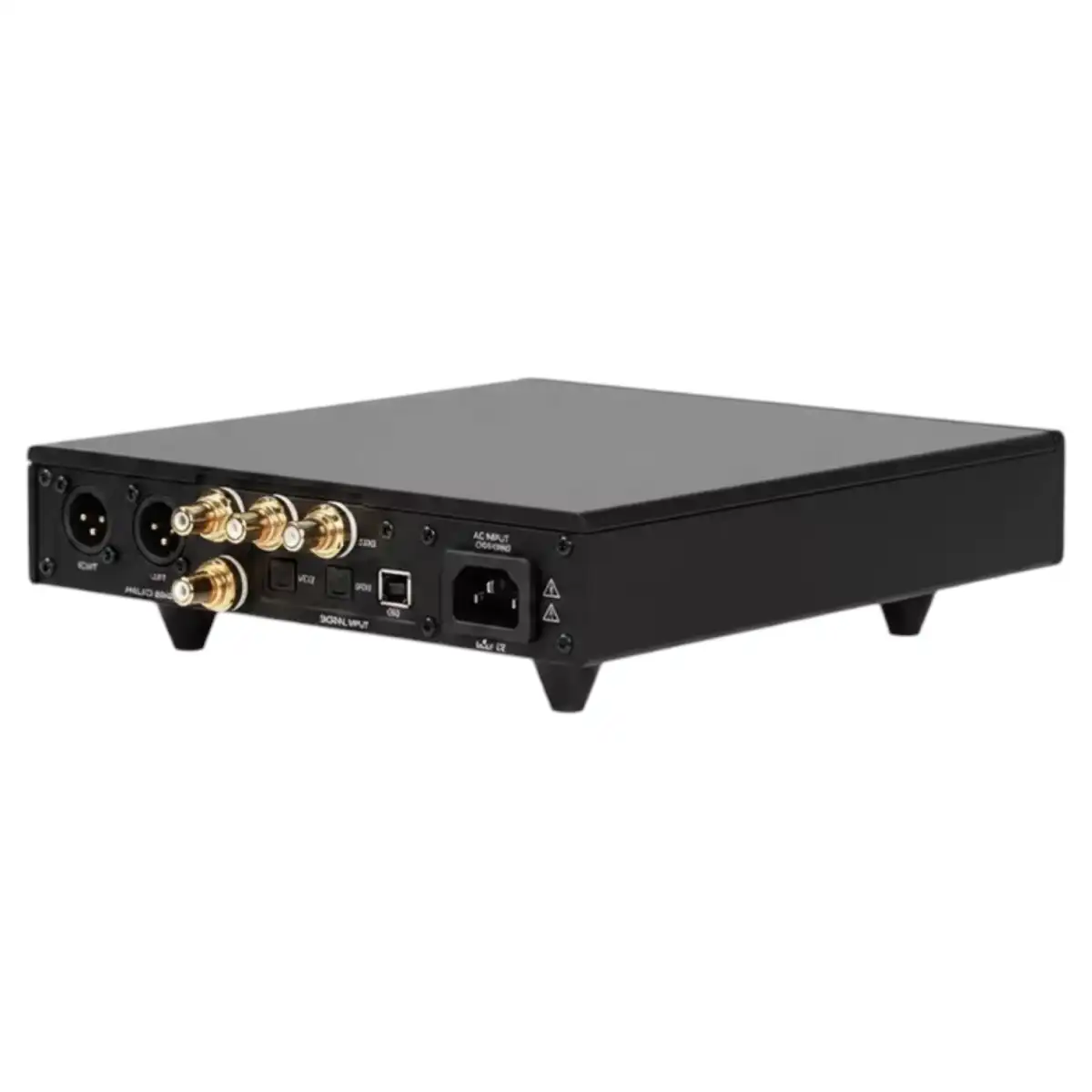

Gli ingressi digitali comprendono 1 ingresso USB-B, 2 ingressi coassiali e 2 ingressi ottici TOSLink. Tramite USB è supportato PCM fino a 1536 kHz e DSD fino a DSD1024; tramite coassiale e ottico il limite è 24-bit/192 kHz per PCM e DSD64. Il collegamento alle uscite RCA o XLR richiede un preamplificatore o un amplificatore integrato dotato degli ingressi analogici corrispondenti.

Design e costruzione

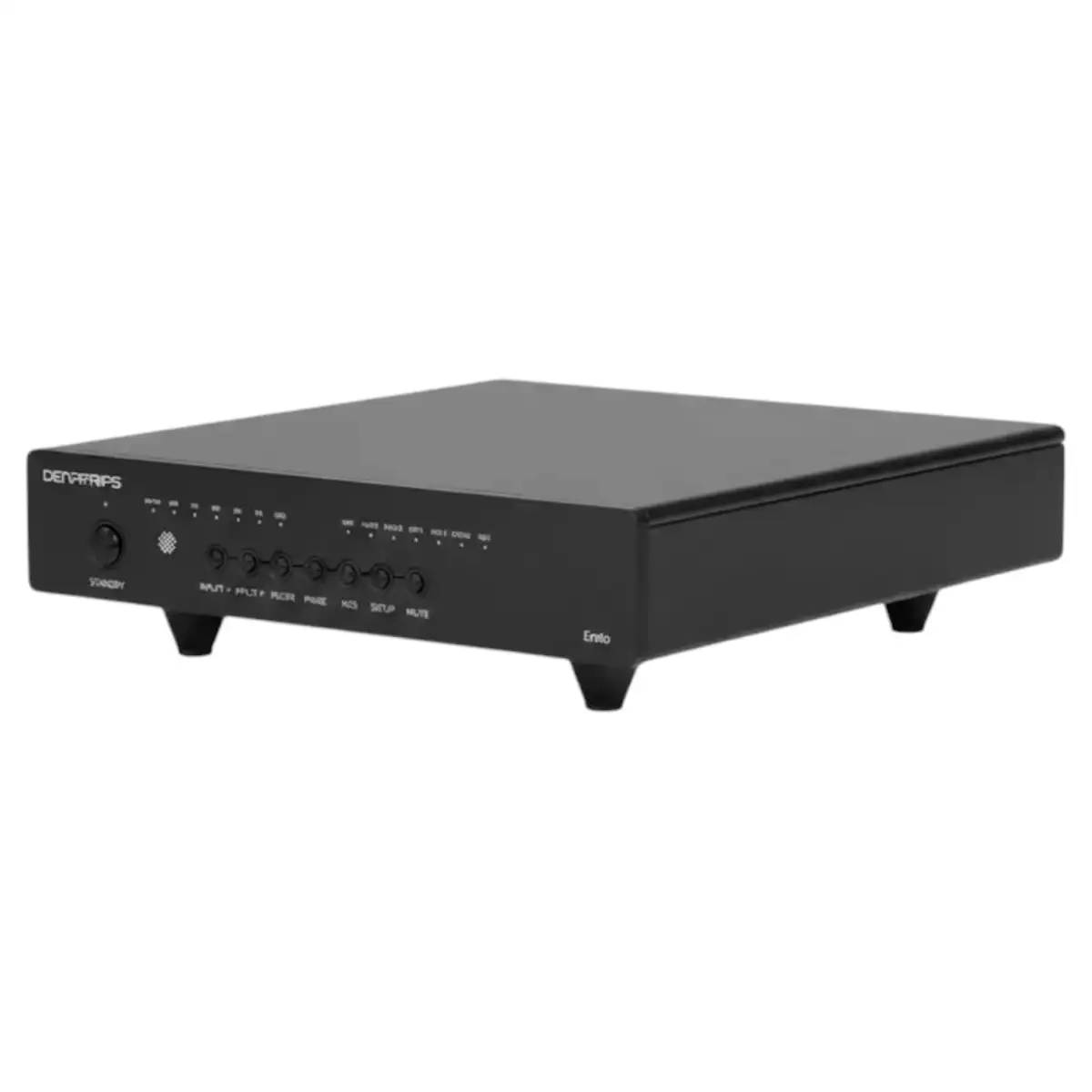

Il contenitore ha dimensioni di 220 x 255 x 65 mm e un peso di 3,2 kg, che sale a circa 4,25 kg con la confezione. Il profilo compatto consente l’inserimento in rack o scaffali con ingombro ridotto. Il prodotto è disponibile nelle finiture Nero e Argento. Il telecomando a infrarossi DN-Y3 non è incluso nella confezione standard e deve essere acquistato separatamente.

Ideale per

Il Denafrips ERATO si rivolge a chi intende adottare un convertitore R-2R discreto all’interno di un impianto stereo con amplificazione separata. La disponibilità delle uscite XLR bilanciate lo rende adatto anche a catene di segnale completamente bilanciate. Chi utilizza sorgenti USB ad alta risoluzione può sfruttare appieno il supporto fino a PCM 1536 kHz e DSD1024, mentre le connessioni ottiche e coassiali rimangono disponibili per sorgenti tradizionali come lettori CD o transpor digitali.
