Denafrips PONTUS 15TH R2R DAC DAC R2R con uscita bilanciata

Denafrips PONTUS 15TH DAC R-2R NOS bilanciato dual-mono con FPGA indipendenti

Il Denafrips PONTUS 15TH è un convertitore digitale-analogico a scala resistiva R-2R progettato per la conversione ad alta risoluzione in configurazione bilanciata. L’architettura dual-mono con FPGA dedicati per ciascun canale rappresenta la scelta costruttiva centrale di questo dispositivo, pensato per operare come stadio di conversione principale in impianti stereo di livello elevato. Supporta sia la modalità NOS (Non OverSampling) che la modalità con sovracampionamento, lasciando all’utente la scelta del comportamento in fase di conversione. La connettività digitale è ampia e copre i principali standard professionali e consumer.

Caratteristiche principali

• Architettura R-2R dual-mono con FPGA indipendenti: Il PONTUS 15TH utilizza quattro serie di reti R-2R con tolleranza dello 0,005%, distribuite in configurazione dual-mono. Ogni canale dispone di un FPGA dedicato che gestisce in modo autonomo la conversione, garantendo una separazione fisica e logica completa tra i due canali audio.
• Oscillatori a clock femtosecondi: Il dispositivo è dotato di due oscillatori a basso jitter da 45,1548 MHz e 49,152 MHz. Questa coppia di riferimenti di clock copre le famiglie di frequenze di campionamento 44,1 kHz e 48 kHz, riducendo la dipendenza da processi di ricampionamento interno per la sincronizzazione.
• Modalità NOS e sovracampionamento selezionabili: L’utente può scegliere tra la modalità Non OverSampling, che utilizza i dati sorgente senza elaborazione aggiuntiva, e la modalità con sovracampionamento. Le due modalità producono comportamenti differenti nel dominio digitale prima della conversione R-2R, con effetti sul filtro implicito applicato al segnale.

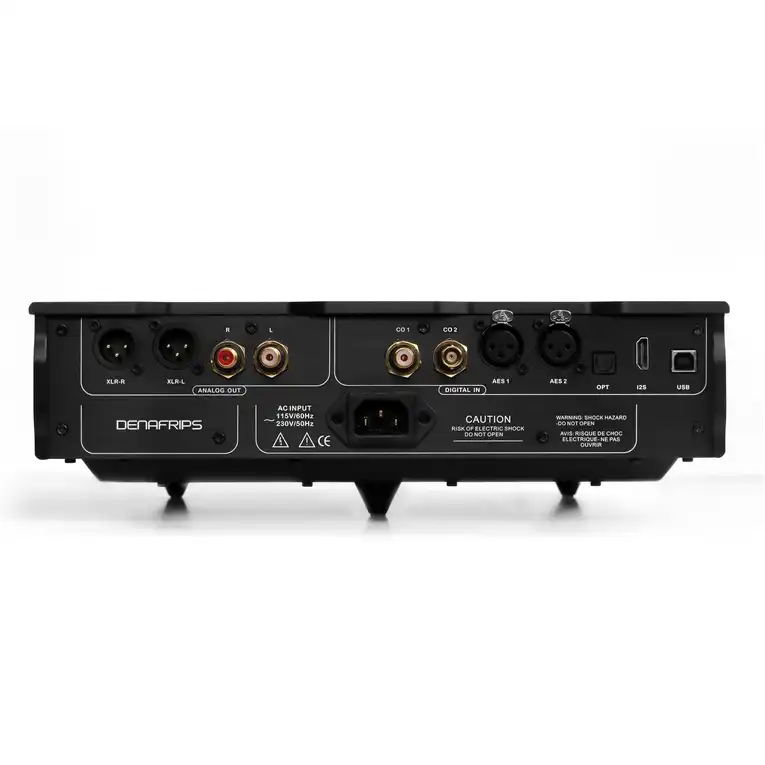

• Connettività digitale multistandard: Gli ingressi disponibili comprendono USB-B, I2S via HDMI, Toslink ottico, due ingressi AES/EBU, un ingresso BNC coassiale e un ingresso RCA coassiale. Gli ingressi USB e I2S supportano PCM fino a 24bit 1536kHz e DSD fino a DSD1024, mentre gli ingressi ottico, coassiale e AES gestiscono PCM fino a 24bit 192kHz e DSD DoP64.
• Uscite analogiche bilanciate e single-ended: Il PONTUS 15TH dispone di un’uscita XLR stereo bilanciata con livello di 4Vrms e impedenza di 1250 Ohm, e di un’uscita RCA stereo single-ended con livello di 2Vrms e impedenza di 625 Ohm. La presenza di entrambe le uscite consente l’integrazione con preamplificatori o amplificatori integrati di diversa tipologia.

Caratteristiche tecniche e utilizzo

Il PONTUS 15TH dichiara un THD+N di 0,0025%, un rapporto segnale/rumore di 120dB e una gamma dinamica superiore a 121dB. La diafonia è indicata a -110dB, dato coerente con la separazione fisica tra i canali garantita dall’architettura dual-mono. La risposta in frequenza è estesa da 20Hz a 70kHz con attenuazione di -3dB.

Il dispositivo si collega a un preamplificatore o a un amplificatore integrato tramite uscita XLR bilanciata o RCA single-ended, in base alla configurazione dell’impianto a valle. L’alimentazione è universale da 100 a 240VAC 50/60Hz, compatibile con le reti elettriche di tutti i principali mercati. L’ingresso USB-B richiede la connessione a un computer con driver appropriato per raggiungere le risoluzioni massime supportate.

Design e costruzione

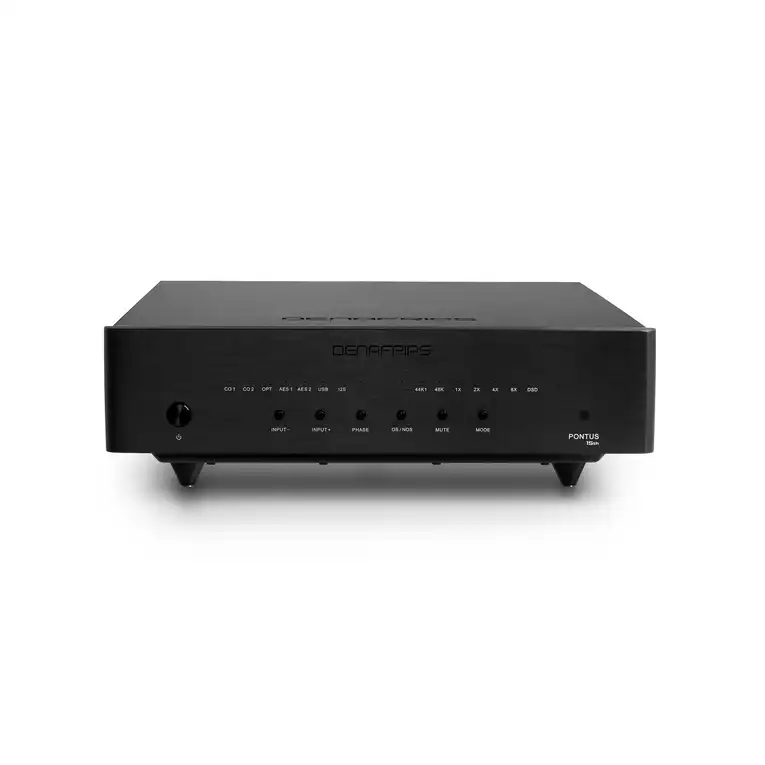

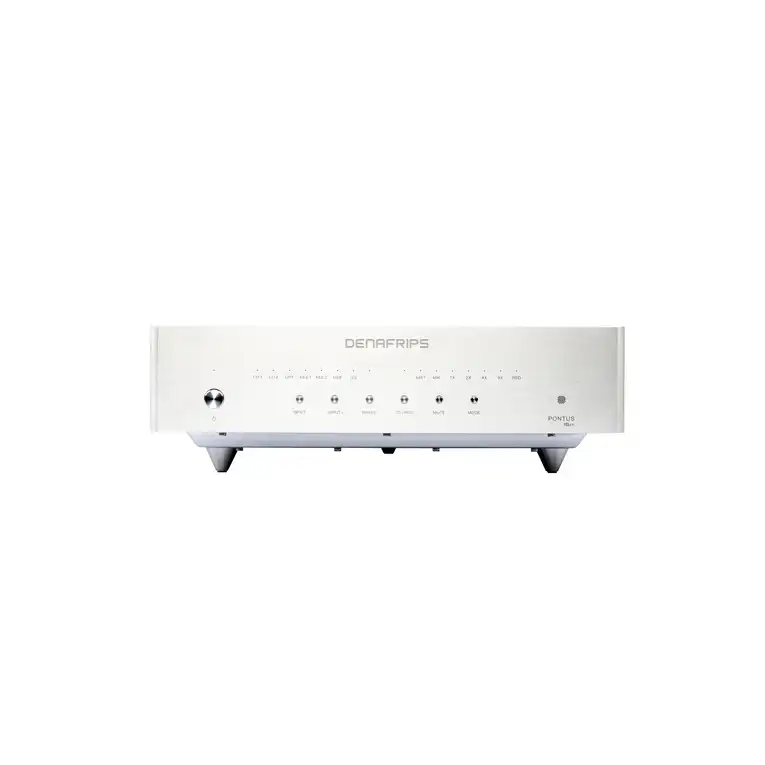

Il telaio ha dimensioni di 320 x 330 x 80 mm e un peso netto di 12,5 kg, indicativo di una costruzione con componenti di massa significativa e struttura robusta. Le finiture disponibili sono Black e Silver, con pannello frontale lavorato che ospita i controlli di selezione ingresso e modalità operativa. La profondità contenuta rispetto alla larghezza suggerisce un ingombro verticale ridotto, adatto all’inserimento in rack o mobili audio standard.

Ideale per

Il PONTUS 15TH è adatto a impianti stereo che dispongano già di un preamplificatore o di un amplificatore integrato con ingressi analogici XLR o RCA. Chi utilizza sorgenti ad alta risoluzione come lettori di rete, computer audio o trasport con uscita I2S può sfruttare appieno le risoluzioni massime supportate. L’assenza di un volume control interno implica che il dispositivo operi esclusivamente come stadio di conversione, richiedendo un componente a valle per la gestione del livello di uscita. Va valutata la compatibilità dell’ingresso I2S via HDMI con il trasport utilizzato, poiché lo standard I2S su connettore HDMI non è universalmente uniforme tra i produttori.
