Descrizione

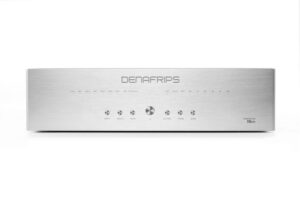

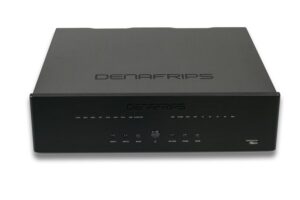

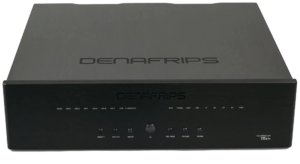

Il Denafrips Terminator 15Th è un DAC R2R NOS bilanciato ad alte prestazioni in grado di offrire un suono incredibilmente puro e ricco. Si avvale di un design senza compromessi, concepito per offrire la migliore esperienza musicale possibile!
Denafrips Terminator 15Th: Un DAC eccezionale
Il modulo di conversione digitale/analogica Denafrips Terminator e le sue reti ladder R2R sono perfettamente isolati. Le due schede sono fisicamente collegate dal modulo di clock OCXO. L’isolamento fisico riduce il rumore di fondo e migliora il rapporto segnale/rumore.
Il Terminator 15th è dotato di due clock OCXO che operano a 45,1584 MHz e 49,152 MHz. Incapsulati in un alloggiamento metallico situato al centro del DAC, questi OCXO sono stati progettati appositamente per applicazioni audio di alto livello, con un rumore di fase bassissimo e una precisione molto elevata. Entrambi gli OCXO sono alimentati dal circuito di alimentazione completamente riprogettato, che fornisce corrente costante ai clock. Un’adeguata riserva di energia garantisce la linearità e la stabilità del segnale di clock.
Il jitter viene ridotto anche grazie al riciclo del buffer FIFO. Il buffer FIFO adattivo memorizza i dati audio digitali. Questi vengono letti direttamente con l’OCXO a bassissimo rumore di fase situato direttamente nel DAC.
Il Terminator dispone anche di un’uscita di clock OCXO per una perfetta sincronizzazione di più dispositivi audio.
Denafrips Terminator 15Th: Uno stadio di alimentazione sovradimensionato
Il Denafrips Terminator 15Th incorpora un proprio stadio di alimentazione lineare, situato sotto la scheda del DAC e separato da essa da una parete divisoria in acciaio per evitare qualsiasi interferenza. L’alimentatore stesso utilizza due grandi trasformatori toroidali O-Core per le sezioni digitale e analogica e condensatori a bassa ESR per fornire un segnale elettrico a tutti i circuiti audio.
Denafrips Terminator 15Th: Elaborazione del segnale FPGA
Per garantire un percorso del segnale il più breve possibile, i segnali I2S e SPDIF sono elaborati da un chip FPGA, senza ulteriori chip di conversione.
Denafrips Terminator 15TH : Connettori

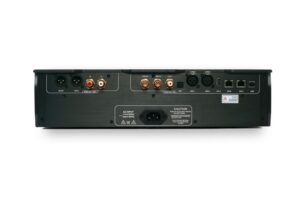

Il Denafrips Terminator 15Th vanta anche una connettività completa, che consente una facile integrazione nella maggior parte dei sistemi audio. Gli ingressi comprendono USB-B, I2S RJ45 LVCMOS, I2S RJ45 LVDS, I2S HDMI LVDS, AES/EBU, Toslink ottico e coassiale. Le uscite comprendono RCA stereo sbilanciato e XLR stereo bilanciato. Due uscite di clock consentono al Terminator e a un altro dispositivo audio di essere perfettamente sincronizzati per ottenere prestazioni ottimali del sistema.
Caratteristiche principali:
Alimentazione a basso rumore
Oscillatori clock OCXO di alta precisione
Isolamento totale dei moduli digitali e R2R
Buffer FIFO adattivo e reclocker
Supporto per flussi DSD1024 e PCM 1536kHz via USB e I2S
Interfaccia USB proprietaria tramite microcontrollore STM32F446 basato su tecnologia AMR
Testiera USB Pilote
Doppio ingresso AES/EBU
Filtri Slow / Sharp
Configurazione pinout I2S
Configurazione I2S DSD
