Denafrips Terra Master Clock Master clock OCXO a forno controllato

Denafrips Terra Master Clock con oscillatore OCXO a doppia frequenza di uscita BNC

Il Denafrips Terra è un master clock esterno progettato per fornire un riferimento temporale ad alta stabilità ai convertitori digitali-analogici e ad altri componenti digitali compatibili. Il suo ruolo nell’impianto è quello di sostituire l’oscillatore interno dei dispositivi collegati con un segnale di clock generato da una sorgente dedicata e indipendente, riducendo la dipendenza dalla qualità dell’orologio integrato nel DAC. Il Terra eroga due frequenze di uscita selezionabili, 11,2896 MHz e 12,288 MHz, coprendo i due standard principali utilizzati nell’audio digitale ad alta risoluzione.

Caratteristiche principali

• Oscillatore OCXO a forno controllato: Il Terra impiega un oscillatore a cristallo con camera termica (OCXO, Oven Controlled Crystal Oscillator). Questo tipo di oscillatore mantiene il cristallo a una temperatura costante tramite un elemento riscaldante interno, riducendo la deriva di frequenza causata dalle variazioni termiche ambientali. È una tecnologia comunemente adottata nei sistemi di riferimento temporale ad alta precisione.
• Doppia frequenza di uscita: Le due frequenze disponibili, 11,2896 MHz e 12,288 MHz, sono correlate rispettivamente ai multipli delle frequenze di campionamento DSD/PCM basate su 44,1 kHz e 48 kHz. La selezione tra le due frequenze consente di adattare il segnale di clock al formato digitale in riproduzione, a condizione che il DAC ricevente supporti l’ingresso di clock esterno.
• Uscita BNC a 75 ohm: Il connettore di uscita è di tipo BNC con impedenza dichiarata di 75 ohm, lo standard di riferimento per il trasporto di segnali digitali a radiofrequenza in ambito audio professionale e hi-fi. L’adozione di questa impedenza garantisce la corretta terminazione del cavo coassiale utilizzato per collegare il Terra al dispositivo di destinazione.
• Frequenze di uscita regolabili: Il Terra prevede la possibilità di regolare le frequenze di uscita, secondo quanto indicato nelle specifiche del prodotto. Questa funzione consente un ulteriore affinamento del riferimento di clock, utile in configurazioni che richiedono una calibrazione precisa del segnale generato.
• Alimentazione universale con selettore manuale: L’unità è compatibile con tensioni di rete comprese tra 100 e 240 VAC a 50 o 60 Hz, rendendola utilizzabile in diversi mercati senza adattatori. Il selettore di alimentazione è di tipo manuale. Il consumo energetico dichiarato è inferiore o uguale a 20 W.

Caratteristiche tecniche e utilizzo

Il Terra genera un segnale di clock su connettore BNC a 75 ohm, con frequenze di 11,2896 MHz e 12,288 MHz. La stabilità del segnale è affidata all’oscillatore OCXO, la cui camera termica interna compensa le variazioni di temperatura che normalmente influenzano la precisione di un oscillatore a cristallo convenzionale. Le frequenze di uscita sono regolabili secondo le specifiche dichiarate dal costruttore.

Il collegamento al DAC o al dispositivo di destinazione avviene tramite cavo coassiale con connettori BNC. È necessario che il componente ricevente disponga di un ingresso di clock esterno compatibile con il segnale a 75 ohm e con le frequenze erogate dal Terra. L’alimentazione richiede una presa di rete tra 100 e 240 VAC; il selettore di tensione è manuale e deve essere impostato correttamente prima del collegamento alla rete elettrica.

Design e costruzione

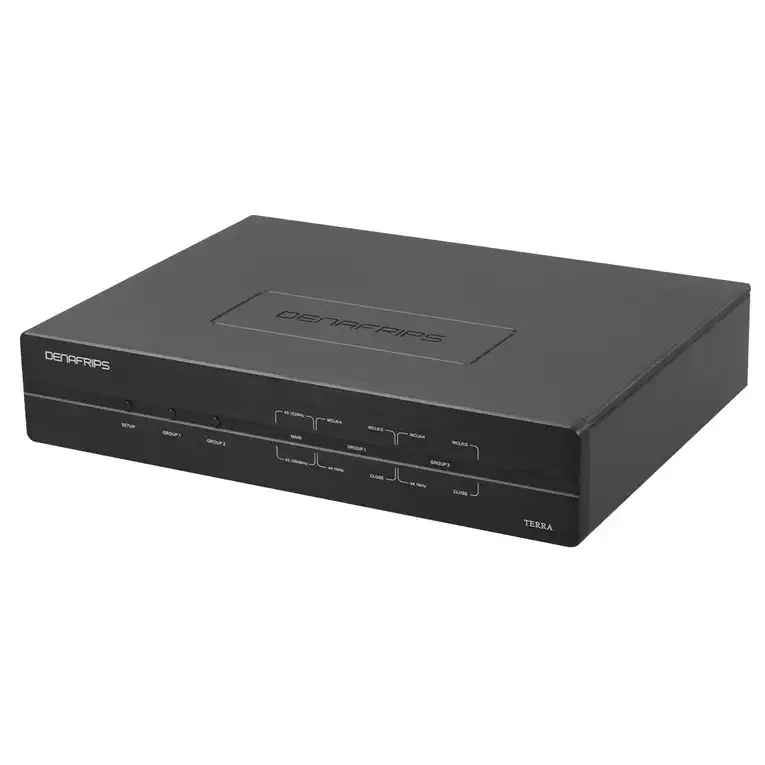

Il Terra è contenuto in un cabinet dalle dimensioni di 340 × 260 × 66 mm, con ulteriori 18 mm di altezza aggiuntiva dovuti ai piedini di supporto. Il peso netto è di 6 kg, indicativo di una costruzione solida con componentistica interna di un certo rilievo. La finitura è disponibile nelle varianti nero e argento. Le dimensioni del telaio sono paragonabili a quelle di un componente hi-fi da rack standard.

Ideale per

Il Denafrips Terra si rivolge a chi dispone già di un DAC con ingresso di clock esterno e desidera sostituire il riferimento temporale interno con un oscillatore dedicato. È un componente che presuppone una catena digitale strutturata, in cui il dispositivo ricevente supporti esplicitamente l’ingresso BNC per clock esterno a 11,2896 MHz o 12,288 MHz. Prima dell’acquisto è necessario verificare la compatibilità del proprio DAC con queste frequenze e con il tipo di connessione BNC a 75 ohm. La garanzia dichiarata dal costruttore è di 12 mesi.
