LAiV Crescendo BEAT Alimentatore lineare duale uscita

LAiV Crescendo BEAT alimentatore lineare a doppia uscita con rumore ≤ 10 µVrms

Il LAiV Crescendo BEAT è un alimentatore lineare LPS progettato per sostituire gli alimentatori switching nei sistemi audio digitali, nei DAC, negli streamer e nei dispositivi di rete impiegati in impianti Hi-Fi. Dispone di due uscite attive simultaneamente, a tensione fissa, concepite per alimentare contemporaneamente dispositivi con requisiti diversi. La struttura interna privilegia la riduzione del rumore in uscita come obiettivo tecnico prioritario, ricorrendo a componenti e topologie tipicamente impiegate in applicazioni audio critiche.

Caratteristiche principali

• Doppia uscita simultanea a tensione fissa: Il Crescendo BEAT eroga 15 V/2 A e 5 V/3 A in modo indipendente e contemporaneo. Le tensioni sono fisse e non regolabili, il che semplifica l’utilizzo ma richiede compatibilità diretta con i dispositivi da alimentare.
• Regolazione lineare a due stadi: Ciascuna uscita è gestita da uno stadio di regolazione lineare a due livelli, una soluzione che consente di contenere il rumore residuo e di migliorare la reiezione del ripple rispetto alle topologie a stadio singolo. Il valore dichiarato di reiezione del ripple è superiore a 82 dB.
• Raddrizzamento con diodi Schottky: Il circuito di raddrizzamento utilizza diodi Schottky, caratterizzati da una caduta di tensione diretta inferiore e tempi di commutazione più rapidi rispetto ai diodi convenzionali. Questa scelta contribuisce a ridurre le perdite e i disturbi nel processo di conversione dalla tensione alternata alla continua.
• Trasformatore toroidale da 70 VA: L’alimentazione è basata su un trasformatore toroidale a nucleo singolo da 70 VA. La geometria toroidale riduce la dispersione del campo magnetico rispetto ai trasformatori a nucleo a E, limitando le interferenze irradiate verso i circuiti circostanti.
• Capacità di filtraggio totale di 17.990 µF: Lo stadio di filtraggio complessivo raggiunge 17.990 µF di capacità totale. Questa scelta dimensionale contribuisce a stabilizzare la tensione in uscita e a ridurre il rumore residuo, che risulta pari a ≤ 10 µVrms a vuoto e ≤ 50 µVrms a pieno carico.

Caratteristiche tecniche e utilizzo

Il Crescendo BEAT accetta una tensione di ingresso selezionabile tra 100–127 V e 220–240 V, su frequenze di rete a 50 o 60 Hz, attraverso un connettore IEC C14. Il consumo in idle è di 1,3 W a 230 V. Le protezioni integrate coprono le condizioni di sovracorrente, sovratensione, sovratemperatura e cortocircuito su entrambe le uscite.

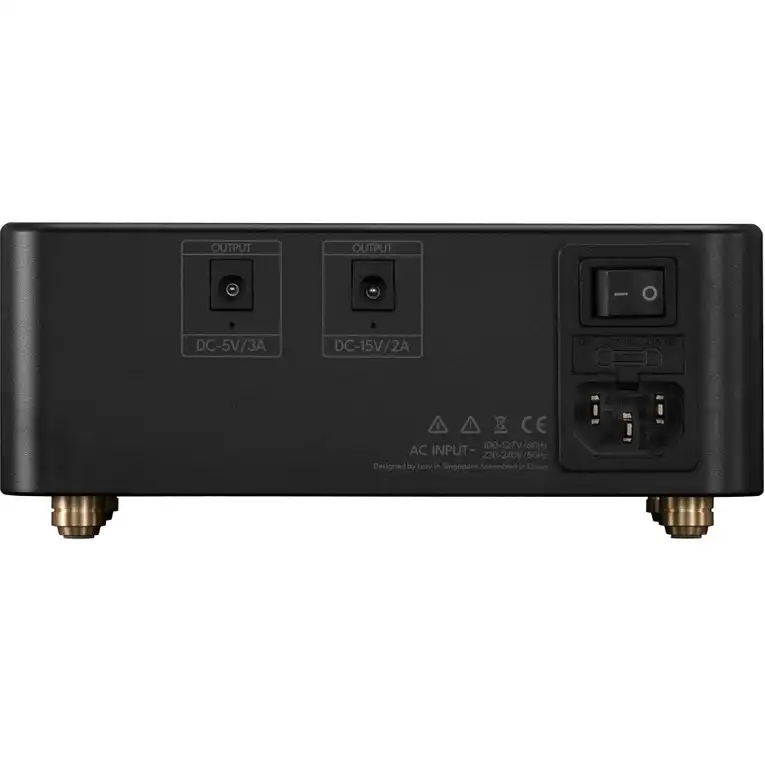

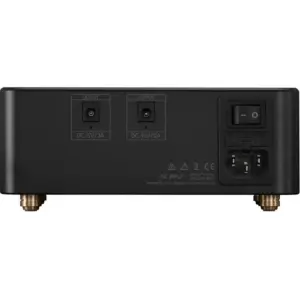

Il collegamento ai dispositivi avviene tramite connettori DC barrel: 5,5/2,5 mm per l’uscita a 15 V e 5,5/2,1 mm per l’uscita a 5 V. Nella confezione sono inclusi un cavo DC5521 to DC5521 e un cavo DC5525 to DC5525, oltre al cavo di alimentazione di rete. Prima dell’utilizzo è necessario verificare che i dispositivi da collegare accettino esattamente le tensioni fisse erogate e siano compatibili con i connettori forniti o con adattatori appropriati.

Design e costruzione

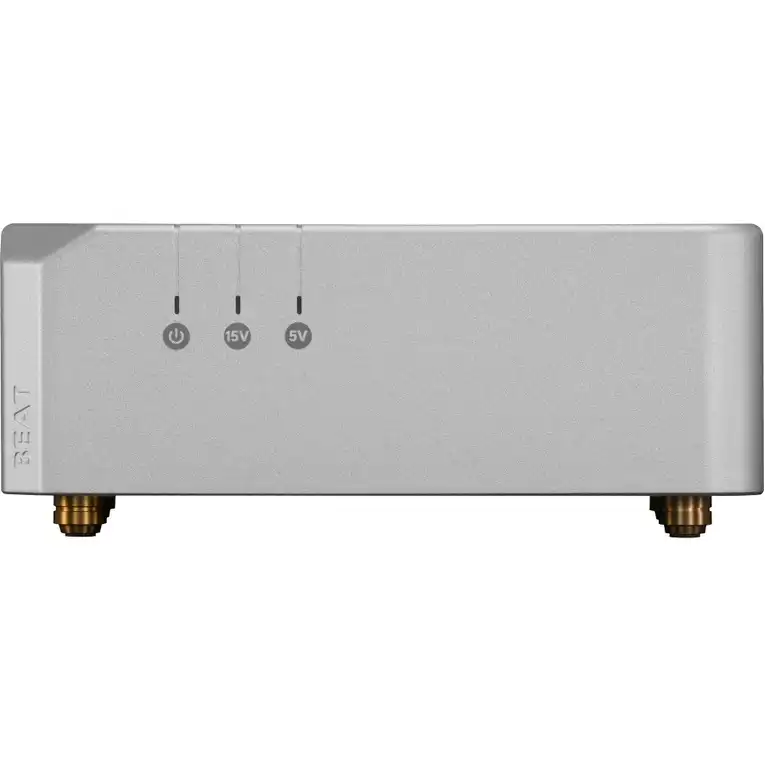

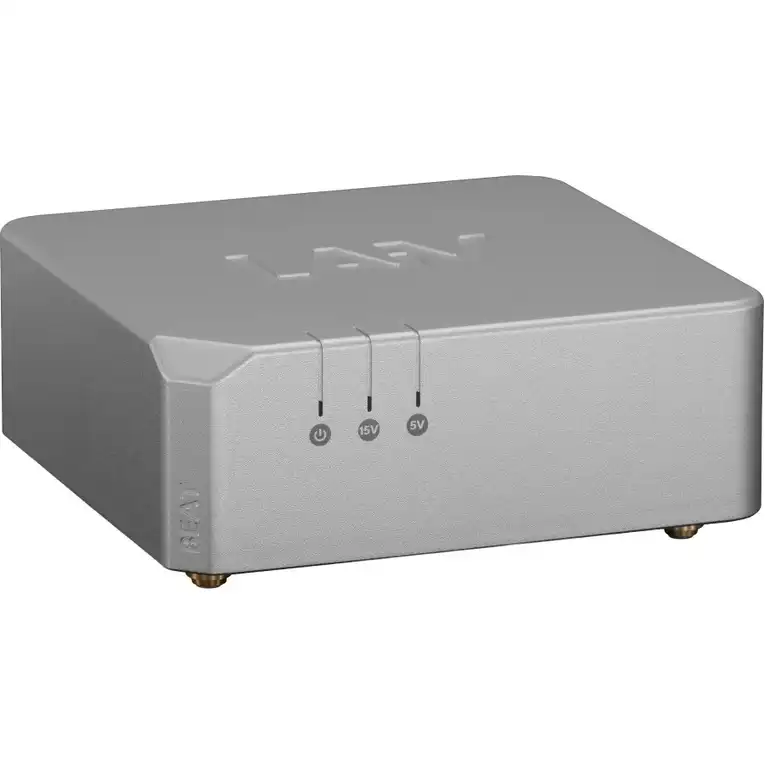

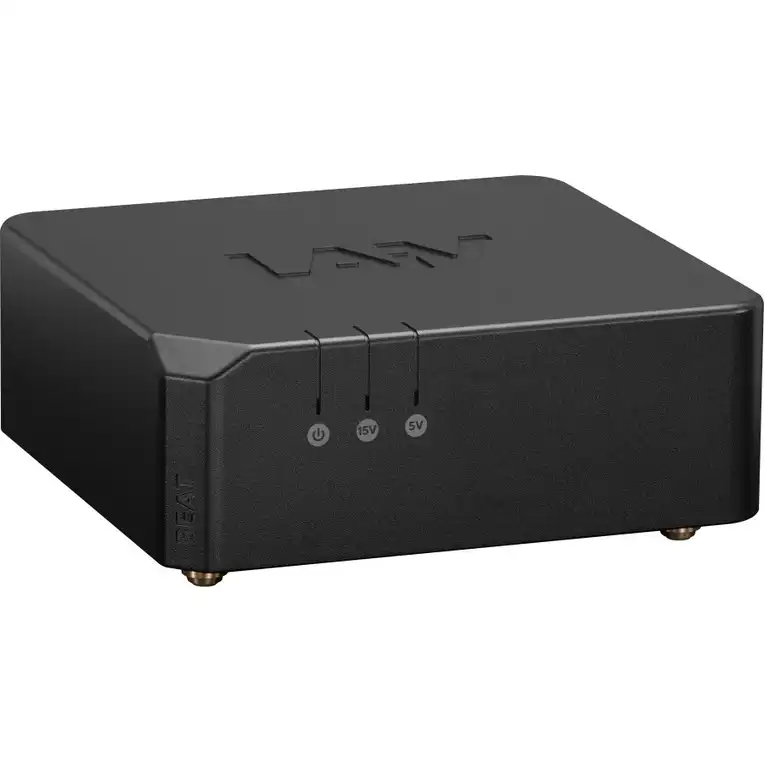

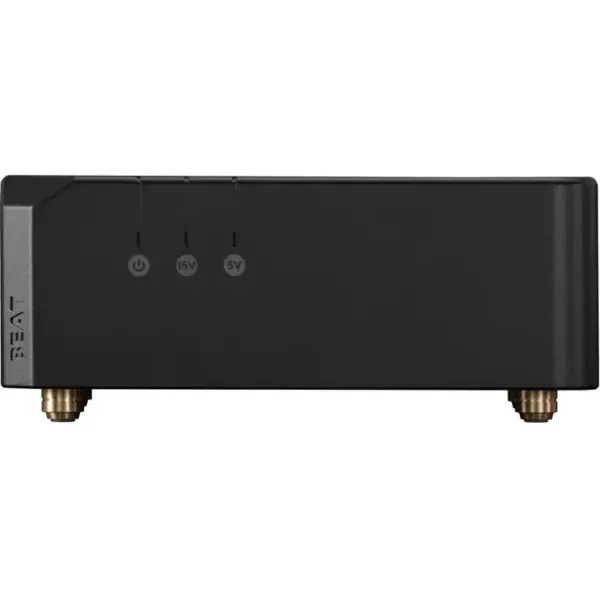

Il telaio è realizzato in alluminio con dissipazione termica passiva, senza ventola. Le dimensioni contenute, pari a 168 × 167 × 70 mm, e il peso di 2,33 kg riflettono la presenza del trasformatore toroidale interno e della capacità di filtraggio installata. Il prodotto è disponibile nelle finiture Black e Silver, con una struttura compatta adatta all’inserimento su ripiani o all’interno di rack di dimensioni ridotte.

Ideale per

Il LAiV Crescendo BEAT è indicato per impianti Hi-Fi digitali in cui uno o due dispositivi richiedono rispettivamente 15 V e 5 V di alimentazione continua, come DAC, streamer di rete o dispositivi di elaborazione del segnale. Poiché le uscite sono a tensione fissa e i connettori hanno diametri specifici, è indispensabile verificare la compatibilità elettrica e meccanica prima dell’acquisto. Non è adatto all’alimentazione di dispositivi che richiedano tensioni diverse da quelle erogate o che necessitino di un’uscita regolabile.
