LAiV Crescendo VERSE R2R DAC R2R con preamplificatore e amplificatore cuffie

LAiV Crescendo VERSE R2R DAC con architettura ladder discreta e amplificatore per cuffie integrato

Il LAiV Crescendo VERSE R2R è un dispositivo all-in-one che integra un DAC con architettura R2R ladder, un preamplificatore e un amplificatore per cuffie discreto in un unico chassis. Il progetto è pensato per chi vuole concentrare la catena digitale-analogica in un solo componente, senza rinunciare alla flessibilità di collegamento verso un impianto più ampio. La sezione di conversione supporta formati ad alta risoluzione fino a PCM 768 kHz e DSD512, con elaborazione DSD in modalità nativa 1-bit.

Caratteristiche principali

• Architettura R2R ladder con resistori discreti: La conversione digitale-analogica è affidata a una rete R2R ladder proprietaria realizzata con resistori discreti a tolleranza 0,05%. Questo approccio costruttivo, alternativo ai DAC chip integrati, prevede che ogni bit del segnale digitale venga convertito tramite una rete resistiva dedicata, senza ricorrere a circuiti integrati di conversione standard.
• Elaborazione DSD nativa e resampling PCM: Il segnale DSD viene elaborato in modalità nativa 1-bit, fino a DSD512. Il resampling PCM è disponibile in cinque fattori moltiplicativi — 1x, 2x, 4x, 8x, 16x — con frequenza massima di 768 kHz o 705,6 kHz a seconda del multiplo scelto, consentendo di gestire sorgenti a diverse frequenze di campionamento.

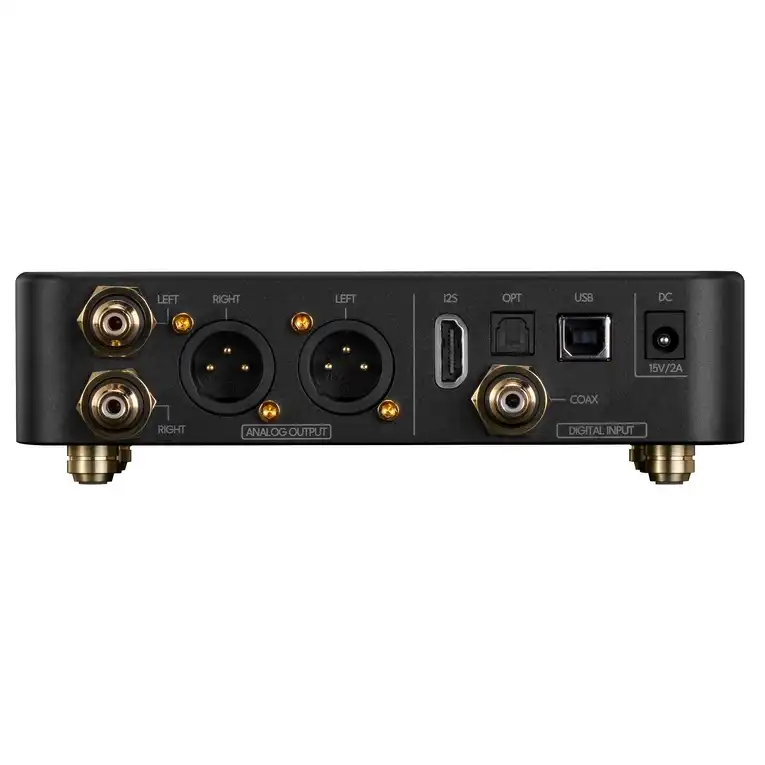

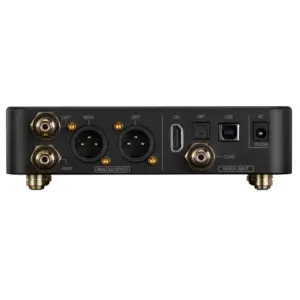

• Ingressi digitali multipli: Il pannello posteriore ospita quattro ingressi digitali: USB, Optical, Coaxial e I2S. L’ingresso Optical supporta PCM da 44,1 kHz a 192 kHz e DSD64 tramite DoP. L’ingresso USB consente di raggiungere le risoluzioni massime supportate dal dispositivo, sia in PCM che in DSD.
• Sezione preamplificatore con uscita bilanciata e single-ended: Le uscite di preamplificazione comprendono un’uscita XLR bilanciata a circa 4 Vrms con impedenza di 82 Ω e un’uscita RCA single-ended a circa 2 Vrms con impedenza di 41 Ω. La distorsione armonica totale della sezione preamplificatore è dichiarata a 0,0045%, con rapporto segnale/rumore di almeno 120 dB sull’uscita bilanciata.
• Amplificatore per cuffie discreto con selettore del gain: La sezione dedicata alle cuffie è realizzata con componenti discreti e include un selettore del gain. L’uscita bilanciata da 4,4 mm eroga fino a 1100 mW per canale a circa 11 Vrms con impedenza di 5,1 Ω; l’uscita single-ended da 6,35 mm arriva a 290 mW a circa 5,5 Vrms con impedenza di 2,6 Ω.

Caratteristiche tecniche e utilizzo

La risposta in frequenza è dichiarata tra 20 Hz e 80 kHz con tolleranza ±3 dB. L’amplificatore per cuffie presenta una distorsione armonica totale di 0,008%, con rapporto segnale/rumore di almeno 110 dB sull’uscita bilanciata e di almeno 100 dB sull’uscita single-ended. Il dispositivo consente anche di selezionare la fase di uscita tra positiva e negativa, funzione utile in caso di necessità di inversione di fase nella catena di riproduzione.

Il collegamento alla sorgente digitale avviene tramite uno dei quattro ingressi disponibili, con USB consigliato per le risoluzioni più elevate. Le uscite XLR e RCA permettono di integrare il VERSE R2R come preamplificatore in un impianto con amplificatore di potenza esterno. L’alimentazione richiede un adattatore esterno da 15 VDC / 2 A con connettore DC femmina da 5,5/2,5 mm, non incluso nella confezione salvo diversa indicazione del produttore.

Design e costruzione

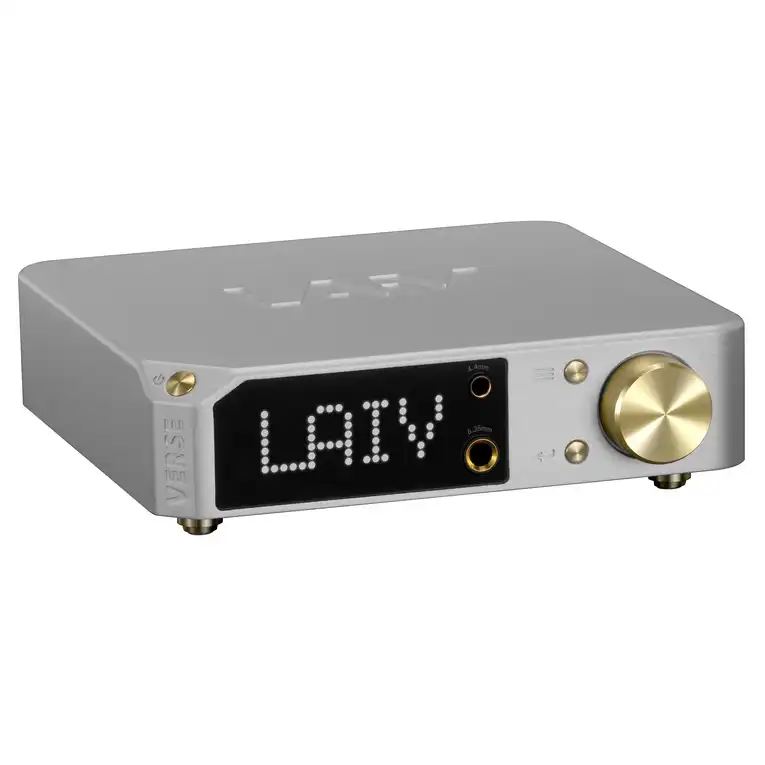

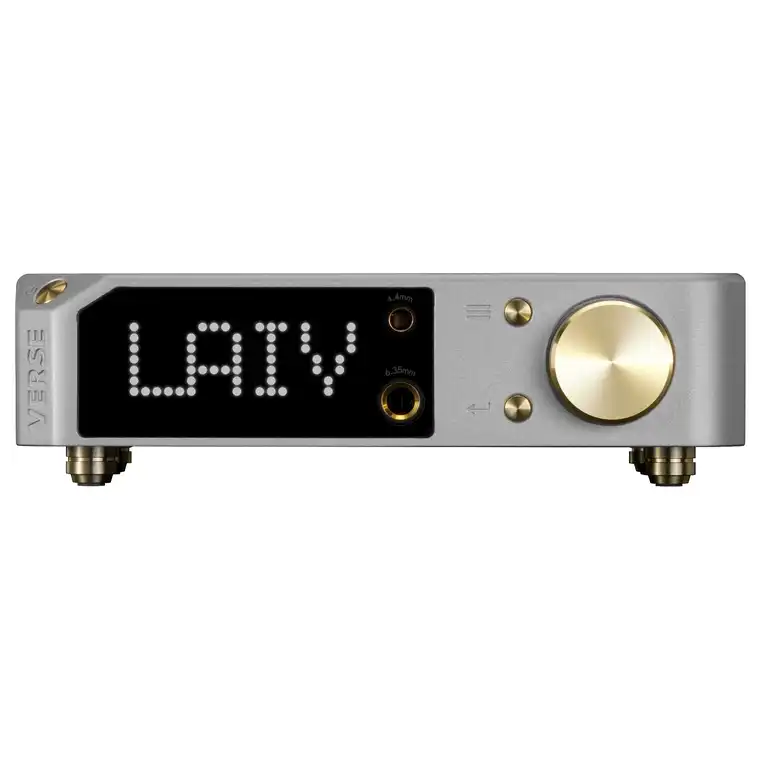

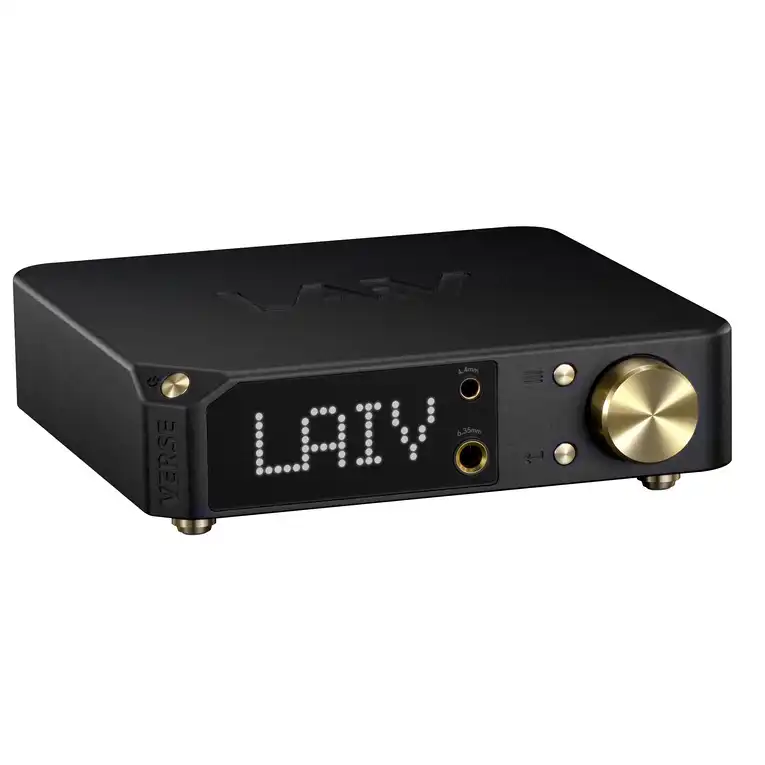

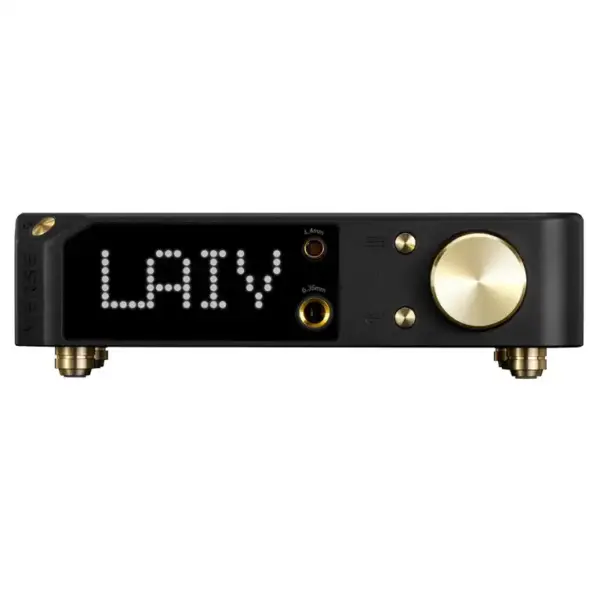

Il pannello frontale integra un display LED a matrice di punti da 20×7 per la visualizzazione delle impostazioni operative. La sezione amplificatore per cuffie è realizzata con componenti discreti, scelta che richiede uno spazio circuitale maggiore rispetto a soluzioni basate su amplificatori operazionali integrati. Non sono disponibili nei dati dichiarati informazioni sulle dimensioni fisiche o sul peso dell’unità.

Ideale per

Il LAiV Crescendo VERSE R2R è indicato per impianti desktop orientati all’ascolto in cuffia ad alta risoluzione, dove si desideri una singola unità che gestisca conversione, preamplificazione e amplificazione. Chi dispone di cuffie con impedenza variabile può sfruttare il selettore del gain per adattare il livello di uscita. La presenza delle uscite XLR e RCA lo rende utilizzabile anche come preamplificatore sorgente verso un amplificatore di potenza esterno, a condizione che quest’ultimo disponga degli ingressi corrispondenti.
