LAiV Harmony uDDC DAC digitale con reclocking galvanico

LAiV Harmony uDDC convertitore digitale-digitale con reclocking FPGA e isolamento galvanico su uscita I2S

Il LAiV Harmony uDDC è un convertitore digitale-digitale progettato per ricevere segnali audio da sorgenti diverse, elaborarli internamente attraverso una catena di reclocking a basso jitter e restituirli in formato I2S galvanicamente isolato verso un DAC compatibile. Il suo ruolo nell’impianto è quello di interporsi tra la sorgente digitale e lo stadio di conversione D/A, migliorando la qualità del dominio temporale del segnale prima che raggiunga il DAC. Supporta formati fino a PCM 768kHz e DSD512, coprendo l’intera gamma dei contenuti ad alta risoluzione attualmente disponibili.

Caratteristiche principali

• Reclocking con femto clock a bassissimo rumore di fase: Il dispositivo integra un oscillatore a bassissimo rumore di fase definito dall’azienda come ultra-low phase noise femto clock. Questo stadio di clock rigenera il timing del segnale digitale in ingresso, riducendo il jitter accumulato lungo la catena di trasmissione prima che il segnale raggiunga l’uscita.
• Buffer FIFO proprietario: Il segnale elaborato transita attraverso un buffer FIFO sviluppato internamente da LAiV. Questo componente assorbe le variazioni temporali del flusso dati in ingresso e li sincronizza con il clock interno, contribuendo alla stabilità del dominio temporale nell’uscita I2S.
• Elaborazione FPGA e CPLD a latenza ultra-bassa: La gestione del segnale è affidata a una combinazione di FPGA e CPLD, due tipologie di componenti logici programmabili. Questa architettura permette di gestire il routing e l’elaborazione del flusso digitale con latenza dichiarata come ultra-bassa, mantenendo l’integrità dei dati PCM e DSD.
• Ingresso clock esterno 10MHz: È presente un ingresso BNC dedicato per un master clock esterno a 10MHz. Questa funzione consente di sincronizzare l’intero dispositivo con un riferimento di clock esterno di precisione, tipicamente utilizzato in configurazioni con generatori di clock separati.
• Isolamento galvanico sull’uscita I2S: L’unica uscita disponibile è I2S su connettore HDMI, con isolamento galvanico integrato. Questo stadio interrompe il percorso conduttivo diretto tra l’ingresso e l’uscita, separando i potenziali elettrici dei due stadi e riducendo il rischio di interferenze di terra tra sorgente e DAC.

Caratteristiche tecniche e utilizzo

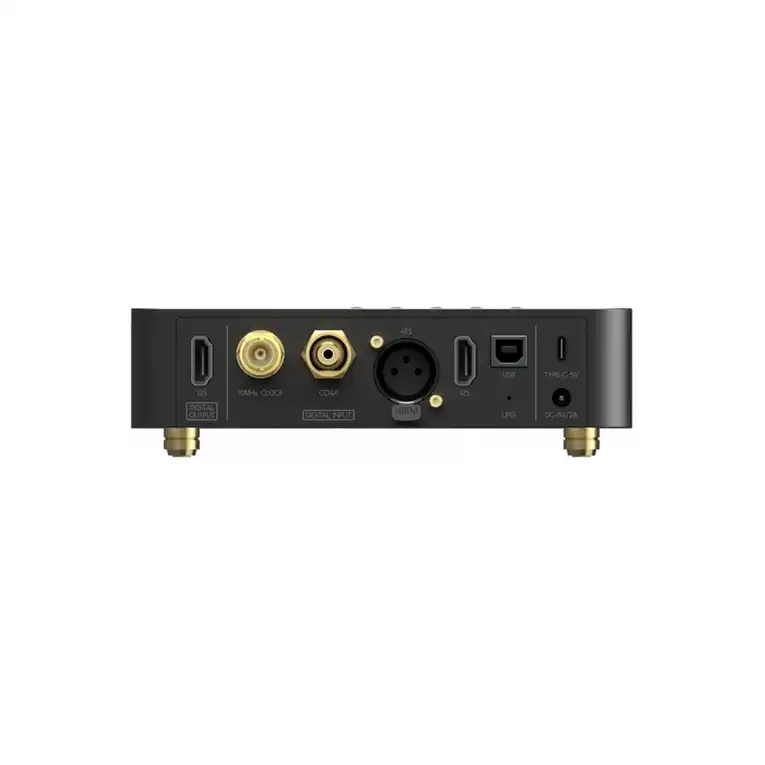

Il LAiV Harmony uDDC accetta segnali digitali su quattro ingressi: USB-B, I2S via HDMI, AES/EBU su XLR e coassiale. Il segnale viene internamente rielaborato dal sistema FPGA e CPLD, sincronizzato tramite il femto clock interno o il riferimento esterno su BNC da 10MHz, e rilasciato sull’uscita I2S. I formati gestiti coprono PCM fino a 768kHz e DSD512. L’alimentazione avviene a 5V, con doppia opzione tramite connettore USB-C o jack DC, consentendo flessibilità nella scelta della sorgente di alimentazione.

Il collegamento principale al DAC avviene tramite l’uscita I2S su HDMI, che deve essere compatibile con lo standard I2S del DAC di destinazione, poiché il connettore HDMI in questo contesto non trasporta segnale video ma audio I2S. È necessario verificare la compatibilità del pinout I2S tra il LAiV Harmony uDDC e il DAC ricevente prima dell’installazione. La connessione USB-B alla sorgente richiede un computer o un lettore con uscita USB audio. Il dispositivo è fornito in confezione con un adattatore di alimentazione.

Design e costruzione

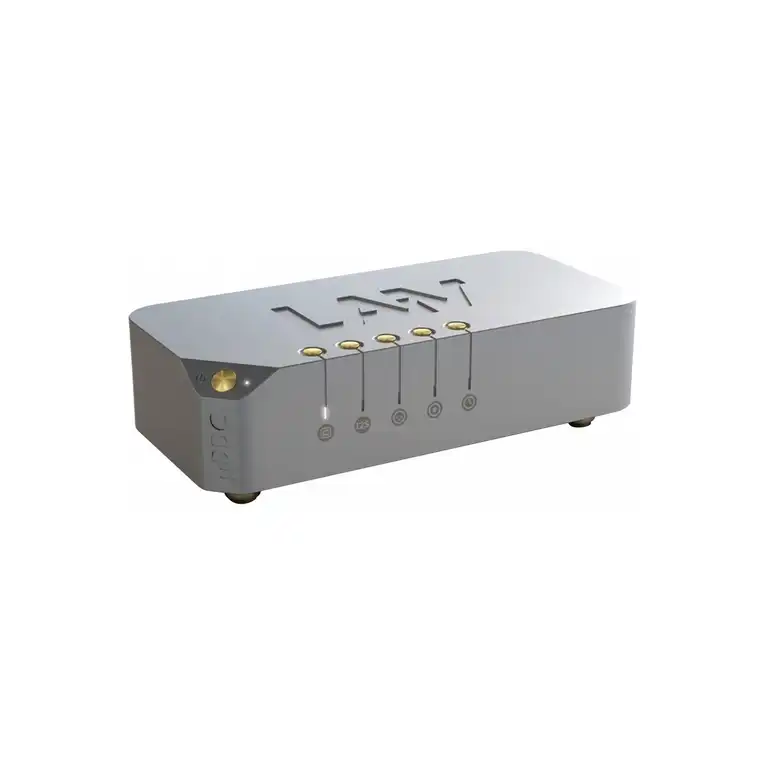

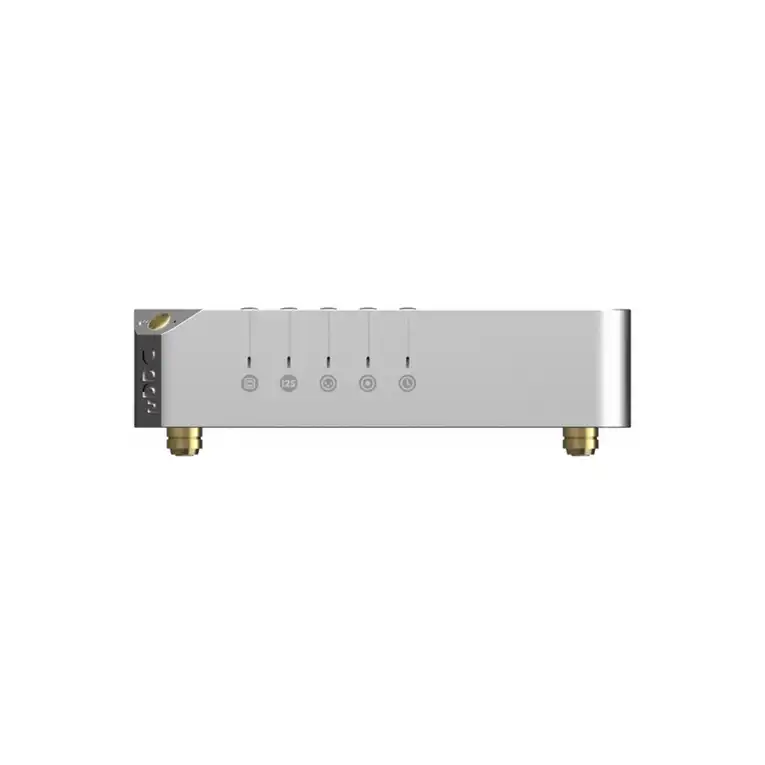

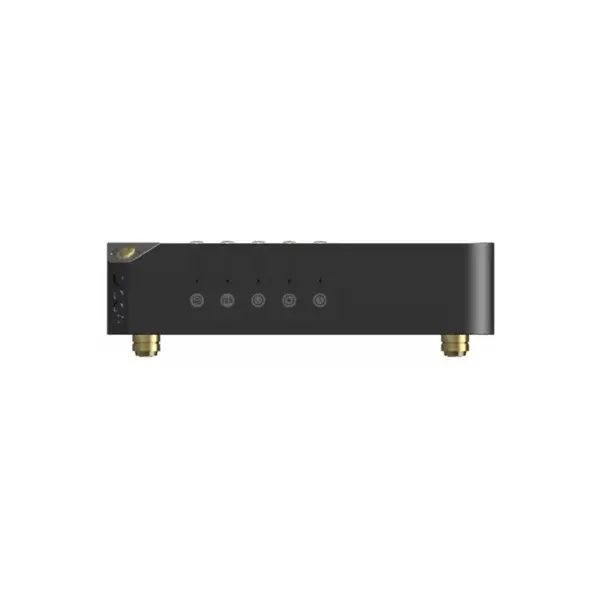

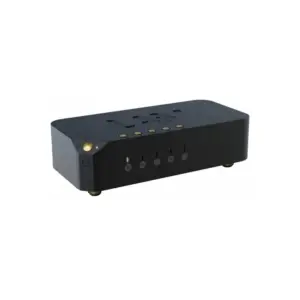

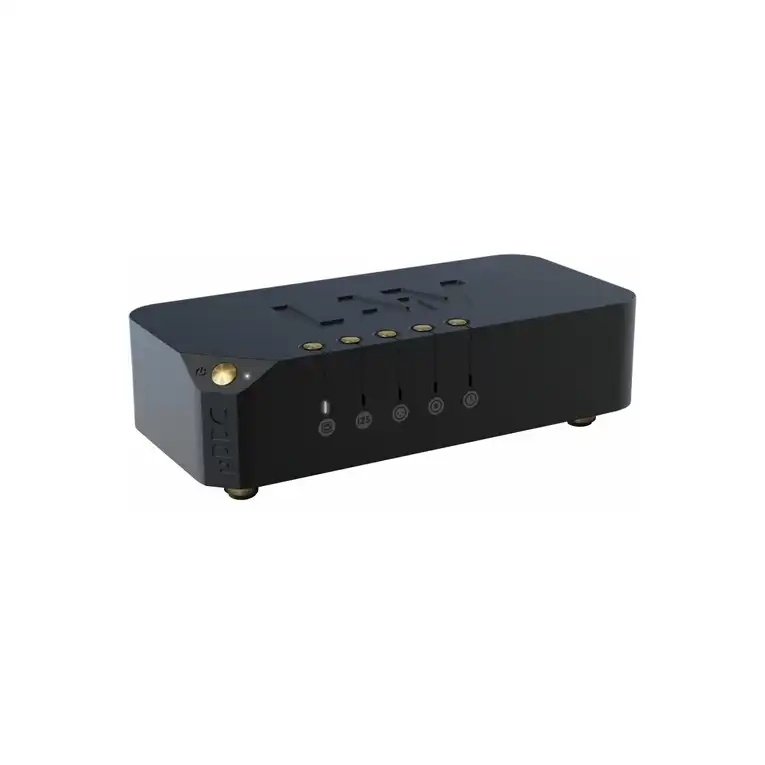

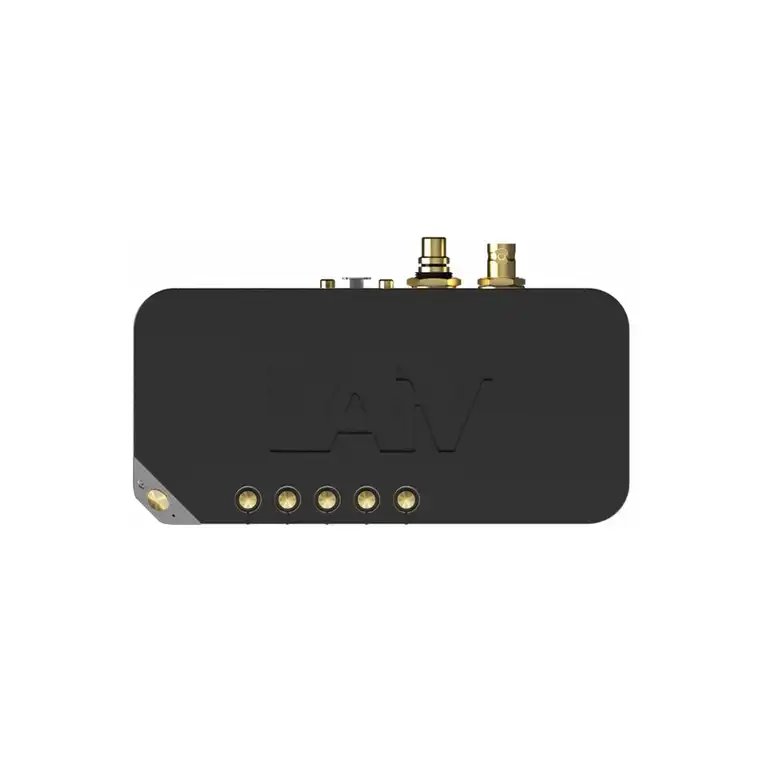

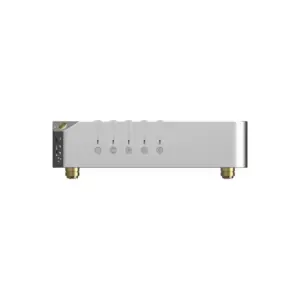

Il telaio ha dimensioni contenute di 168 x 98 x 50 mm per un peso netto di 600 g, che indica una costruzione compatta ma con una certa solidità strutturale. Le finiture disponibili sono due: Black e Silver. Il formato ridotto lo rende collocabile in spazi limitati all’interno di una postazione di ascolto, senza richiedere occupazione di rack dedicati.

Ideale per

Il LAiV Harmony uDDC si rivolge a chi dispone di un DAC con ingresso I2S su HDMI e desidera ottimizzare la qualità del segnale digitale proveniente da sorgenti USB, coassiali o AES/EBU prima della conversione analogica. È particolarmente indicato per configurazioni che includono un generatore di clock esterno a 10MHz, con cui il dispositivo può operare in modalità sincronizzata. Chi non dispone di un DAC con ingresso I2S compatibile non potrà sfruttare l’uscita del dispositivo, dato che questa è l’unica disponibile.
