LAiV Harmony uDAC R2R DAC digitale R2R bilanciato

LAiV Harmony uDAC R2R convertitore digitale-analogico con rete ladder R-2R bilanciata a discreti

Il LAiV Harmony uDAC R2R è un convertitore digitale-analogico progettato attorno a un’architettura R-2R a rete ladder completamente bilanciata, realizzata con componenti discreti anziché chip integrati di conversione. Il dispositivo si inserisce nella catena di riproduzione tra sorgente digitale e stadio di amplificazione, con uscite analogiche XLR bilanciate come unico formato di uscita disponibile. La gestione del clock e l’isolamento galvanico rappresentano due elementi centrali nella progettazione del circuito. Il pannello frontale e il telecomando incluso permettono di operare sulle principali funzioni senza accedere ai menu del sistema sorgente.

Caratteristiche principali

• Architettura R-2R a discreti bilanciata: La conversione digitale-analogica avviene tramite una rete ladder R-2R costruita con componenti discreti, in configurazione bilanciata. Questo approccio gestisce la conversione in modo differenziale fin dallo stadio iniziale, senza ricorrere a chip DAC integrati di tipo delta-sigma.
• Clock Accusilicon AS318-B: Il riferimento temporale è affidato all’oscillatore Accusilicon AS318-B, classificato come Ultra-Low Phase Noise FEMTO Oscillator. La qualità del clock incide direttamente sulla stabilità del segnale digitale durante la conversione, ed è un parametro critico nelle architetture R-2R a discreti.
• Isolamento galvanico: Il circuito prevede isolamento galvanico tra gli ingressi digitali e la sezione analogica. Questa soluzione riduce la trasmissione di rumore e disturbi di massa provenienti dalla sorgente digitale verso lo stadio di conversione e uscita.
• Buffer di uscita in Classe A a discreti: Lo stadio di uscita analogico è realizzato con un buffer discreto operante in Classe A, con impedenza di uscita dichiarata di circa 82 Ω. Il buffer è comune a entrambi i canali dell’uscita XLR bilanciata.
• Modalità di fase selezionabile: Il dispositivo consente di selezionare la fase del segnale in uscita tra positiva e negativa. Questa funzione è utile in presenza di sorgenti o registrazioni con polarità invertita, e si gestisce direttamente dal pannello frontale o tramite telecomando.

Caratteristiche tecniche e utilizzo

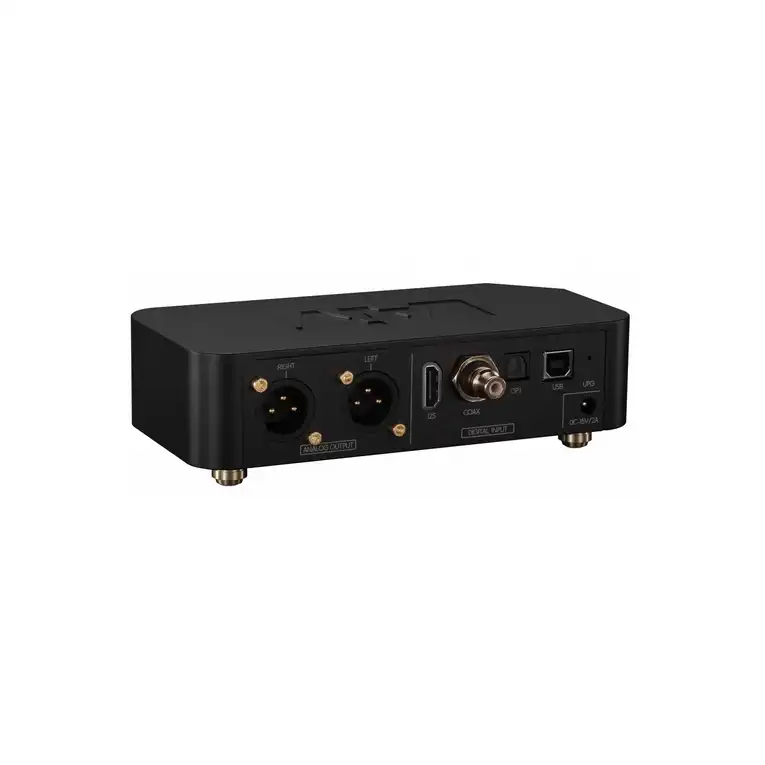

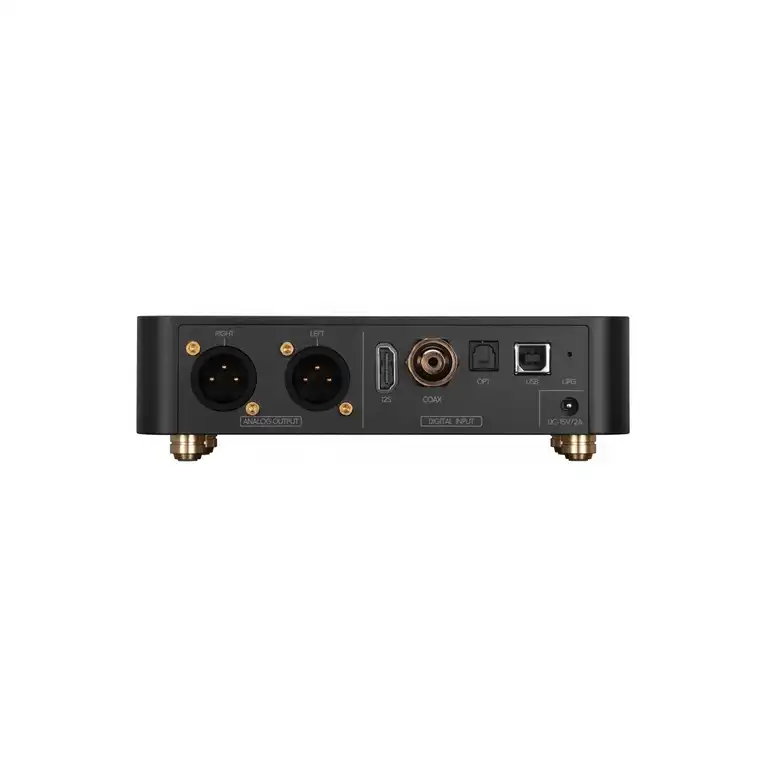

Il LAiV Harmony uDAC R2R dispone di quattro ingressi digitali: USB, I²S, coassiale e ottico. Tramite USB e I²S, il dispositivo supporta segnali PCM da 44,1 kHz fino a 768 kHz e DSD da DSD64 a DSD256. Gli ingressi coassiale e ottico gestiscono PCM fino a 192 kHz e DSD64 tramite DoP. La risposta in frequenza è dichiarata entro ±0,25 dB nel range 20 Hz–20 kHz, con THD+N pari a 0,006% e diafonia di –120 dB.

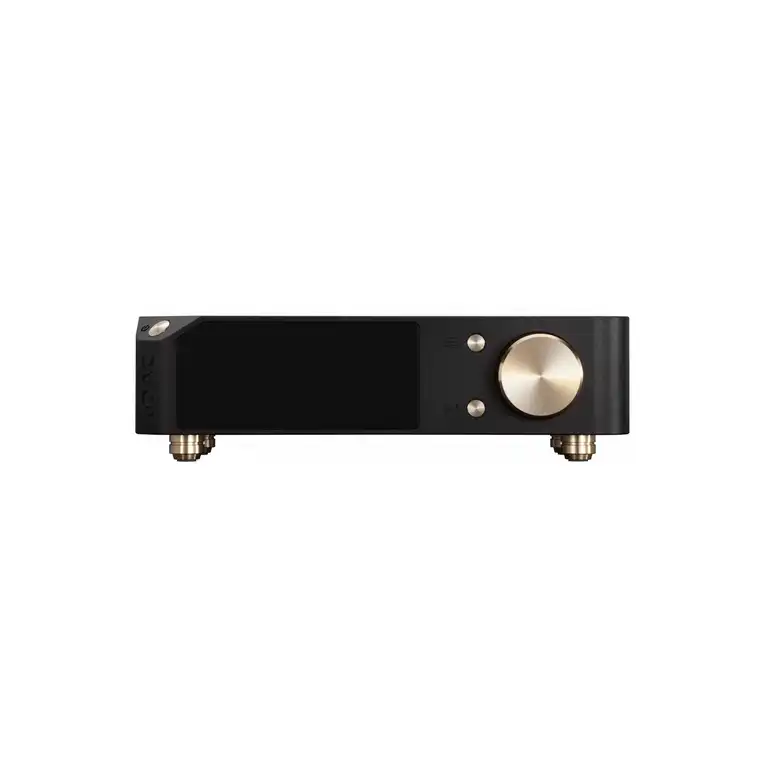

L’alimentazione richiede un ingresso 15 V DC / 2 A tramite connettore DC femmina da 5,5/2,5 mm; l’alimentatore non è necessariamente incluso e va verificato nella configurazione di acquisto. Le uscite analogiche sono esclusivamente XLR bilanciate, quindi il preamplificatore o l’amplificatore integrato a valle deve disporre di ingressi XLR per una connessione diretta. Il display frontale supporta regolazione della luminosità, dimming ritardato e spegnimento ritardato, configurabili dall’utente.

Design e costruzione

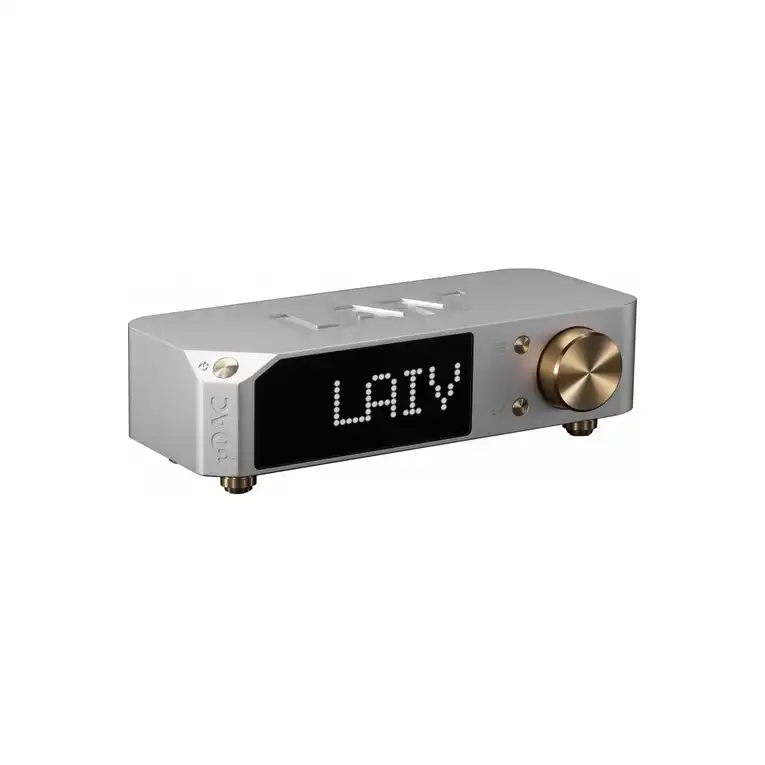

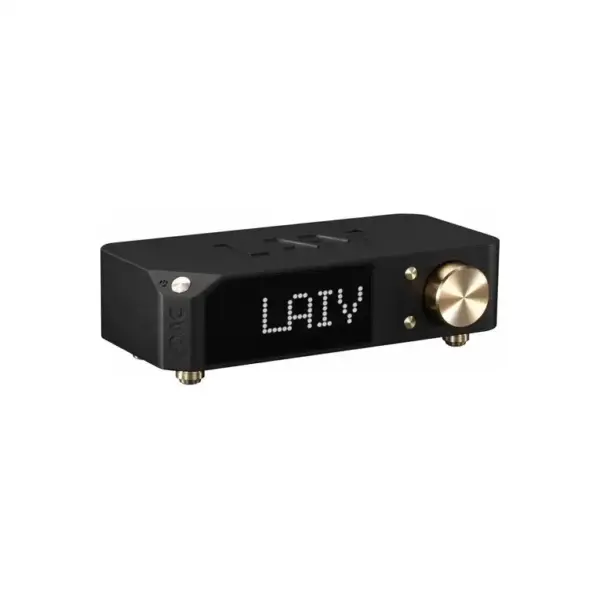

Il telaio è realizzato in alluminio di grado aerospace con costruzione unibody, ovvero ricavato da un unico blocco di materiale senza giunzioni strutturali. Le dimensioni sono 34 × 43 × 14 cm per un peso netto di 1,5 kg. Il dispositivo è disponibile nelle finiture Black e Silver. La struttura unibody in alluminio garantisce rigidità meccanica del contenitore senza ricorrere a elementi di rinforzo aggiuntivi.

Ideale per

Il LAiV Harmony uDAC R2R si rivolge a chi intende integrare un convertitore R-2R a discreti in un impianto con sorgente digitale USB o I²S e amplificazione dotata di ingressi XLR bilanciati. La presenza della sola uscita XLR rende necessaria una verifica della compatibilità con gli stadi a valle prima dell’acquisto. Chi utilizza principalmente ingressi coassiale o ottico deve considerare che il supporto per tali connessioni è limitato a PCM 192 kHz e DSD64 via DoP, a differenza della piena risoluzione disponibile via USB e I²S.
