LAiV Harmony 2 DAC R-2R DAC R2R discreto completamente bilanciato

LAiV Harmony 2 DAC R-2R convertitore discreto completamente bilanciato con stadio Classe A

Il LAiV Harmony 2 è un convertitore digitale-analogico con architettura ladder R-2R discreta completamente bilanciata, pensato per chi desidera un percorso di conversione che eviti i chip DAC integrati a favore di una rete resistiva costruita con componenti discreti. Il suo ruolo nell’impianto è quello di interfaccia centrale tra le sorgenti digitali e il preamplificatore o l’amplificatore integrato, offrendo uscite sia bilanciate XLR sia sbilanciate RCA. La gestione dei segnali avviene su tre modalità operative per il PCM e con un percorso dedicato per il DSD, senza oversampling aggiuntivo. Lo stadio di uscita è realizzato con un buffer discreto in Classe A a bassa impedenza, separato dalla sezione di conversione.

Caratteristiche principali

• Architettura R-2R discreta: La conversione avviene tramite una rete ladder R-2R realizzata con componenti discreti, senza ricorrere a chip DAC integrati. Questa architettura è pienamente bilanciata dal punto di ingresso digitale fino alle uscite analogiche, mantenendo la separazione dei canali lungo tutto il percorso del segnale.
• Modalità di conversione PCM: Il Harmony 2 supporta tre modalità operative per i segnali PCM: NOS (non-oversampling), oversampling proprietario e SRC hardware. Ciascuna modalità modifica il trattamento del flusso digitale prima della conversione, permettendo di adattare il comportamento del DAC alla sorgente e alle preferenze di ascolto.
• Gestione del DSD: I segnali DSD vengono convertiti direttamente in formato multi-bit senza oversampling aggiuntivo, seguendo un percorso dedicato che preserva la struttura originale del flusso. Le frequenze supportate arrivano fino a DSD256 tramite USB e I2S, mentre via ottico e coassiale il limite è DSD64 in modalità DoP.
• Ingresso master clock 10 MHz: È presente un ingresso su connettore BNC con impedenza di 50 Ω e livello di ingresso compreso tra 0.5 e 3.3 V, compatibile con oscillatori di riferimento esterni. Questo ingresso consente di sincronizzare il DAC con un clock esterno, riducendo il jitter di sistema in configurazioni con più componenti collegati.
• Sistema di trigger 12 V: Il Harmony 2 è dotato di ingressi e uscite trigger a 12 V per la gestione automatica dell’accensione e dello spegnimento. Questa funzione facilita l’integrazione in sistemi multi-componente dove la sequenza di avvio deve essere coordinata tra più apparecchi.

Caratteristiche tecniche e utilizzo

Il DAC dichiara un THD+N pari a 0.0035%, un rapporto segnale/rumore superiore a 125 dB e un dynamic range superiore a 110 dB. La risposta in frequenza è contenuta entro ±0.25 dB nell’intervallo 20 Hz–20 kHz. Le uscite analogiche forniscono 4.15 Vrms su XLR e 2.08 Vrms su RCA, con utilizzo simultaneo delle due uscite supportato. Il consumo operativo è di 14.7 W, con 2.5 W in standby, su alimentazione universale 100–240 VAC a 50/60 Hz.

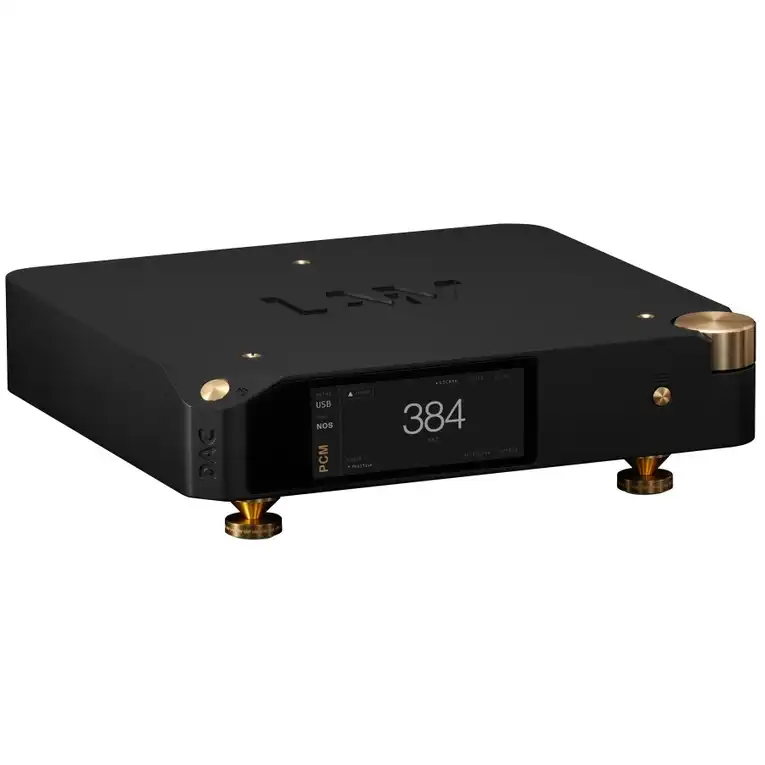

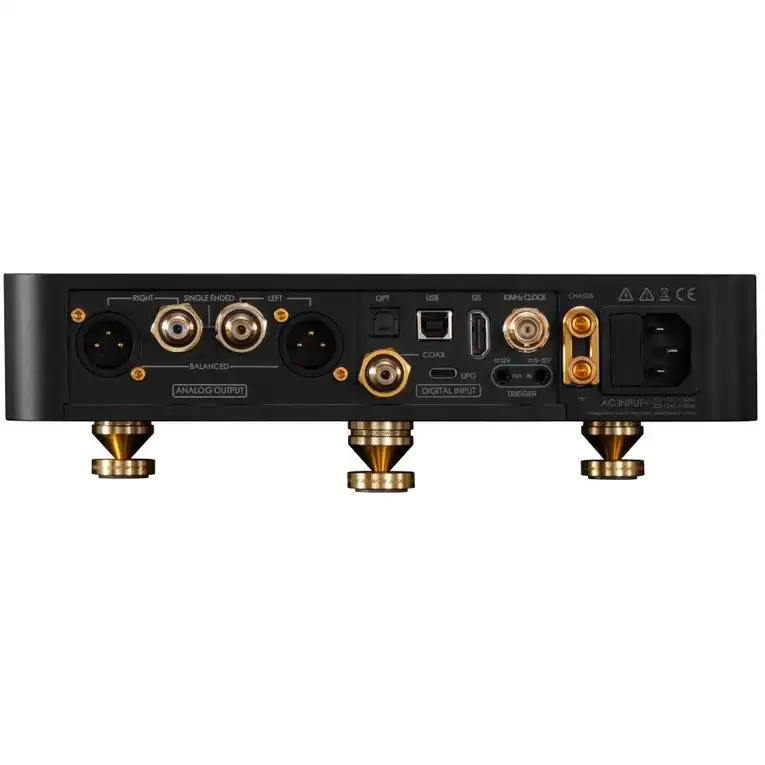

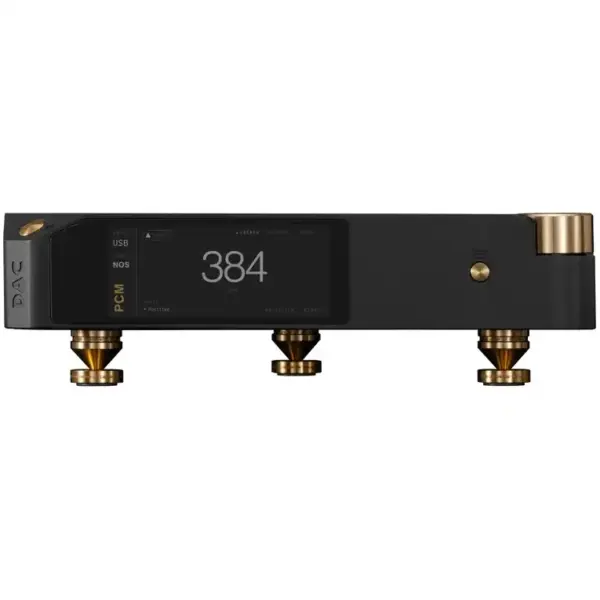

Gli ingressi digitali disponibili sono USB, ottico, coassiale, I2S e master clock BNC a 10 MHz. Tramite USB e I2S il dispositivo accetta segnali PCM fino a 768 kHz e DSD256, mentre ottico e coassiale supportano PCM fino a 192 kHz e DSD64 in DoP. Il firmware è aggiornabile tramite connettore USB-C. Il pannello frontale integra un display LCD TFT a colori con risoluzione 960 × 400 pixel per la visualizzazione delle impostazioni e del formato in riproduzione.

Design e costruzione

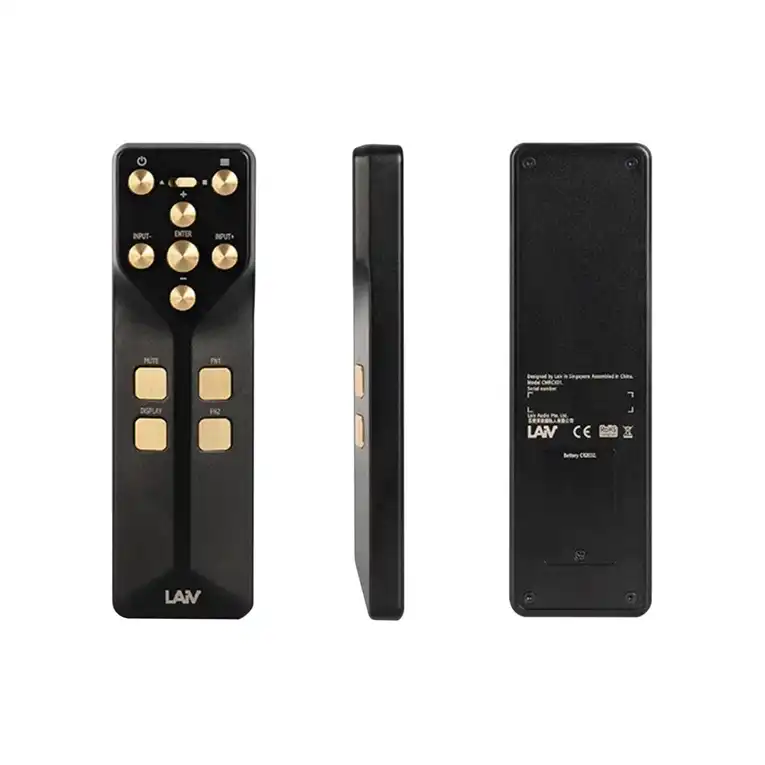

Le dimensioni del Harmony 2 sono 255 × 250 × 50 mm, che diventano 75 mm in altezza con le punte incluse nella confezione. Il profilo è particolarmente contenuto in altezza, il che può influenzare il posizionamento in rack o su ripiani con spazio verticale limitato. La confezione include tre spike con alignment card, telecomando Harmony RCX con cella a CR2032, cavo di alimentazione, panno per la pulizia e una welcome card con certificato di autenticità.

Ideale per

Il LAiV Harmony 2 si inserisce in impianti stereo o multicanale dove è già presente un preamplificatore o un amplificatore integrato con ingressi analogici XLR o RCA. È adatto a chi utilizza sorgenti digitali ad alta risoluzione, inclusi formati PCM fino a 768 kHz e DSD256, e a chi intende sincronizzare il DAC con un clock esterno a 10 MHz. La disponibilità del trigger 12 V lo rende compatibile con sistemi automatizzati. Chi necessita di funzioni di preamplificazione, streaming di rete o ingressi analogici deve valutare l’aggiunta di componenti dedicati.
