LAiV Harmony DAC R2R DAC R2R a resistori discreti bilanciato

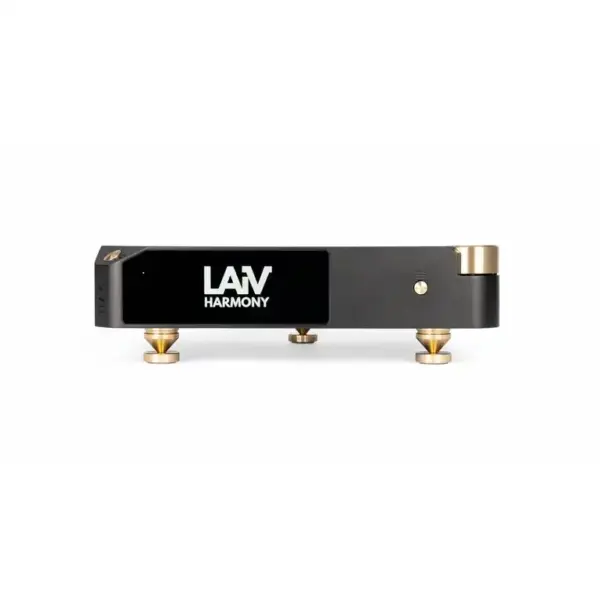

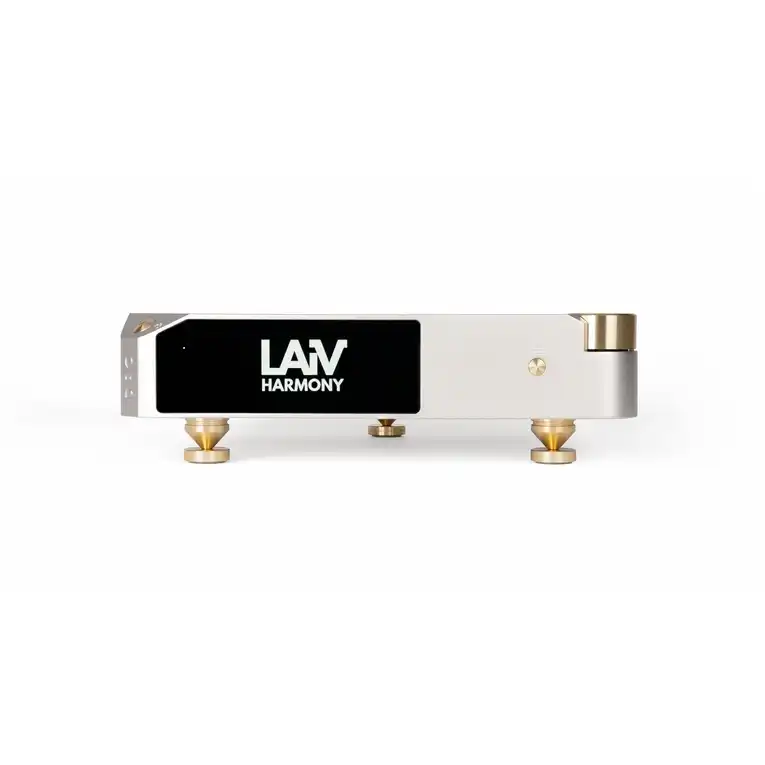

LAiV Harmony DAC R2R conversione a resistori discreti con architettura bilanciata e FPGA Intel Altera Cyclone

Il LAiV Harmony DAC è un convertitore digitale-analogico a scala di resistori con architettura R2R a componenti discreti, progettato per l’impiego in impianti stereo di riferimento. La struttura è completamente bilanciata, con uscite sia XLR che RCA, e supporta una gamma estesa di formati digitali attraverso quattro ingressi indipendenti. La gestione del segnale digitale è affidata a un processore FPGA, che consente aggiornamenti firmware e una notevole flessibilità configurativa.

Caratteristiche principali

• Architettura R2R a resistori discreti: La conversione digitale-analogica avviene tramite una rete ladder R2R realizzata con resistori discreti a tolleranza dichiarata dello 0,05%. Questa architettura non utilizza chip DAC integrati di tipo delta-sigma, affidando invece la conversione a componenti passivi selezionati, con impatto diretto sulla linearità della rete resistiva.
• Processore FPGA Intel Altera Cyclone: Il cuore digitale è un FPGA Intel Altera Cyclone, che gestisce il flusso dei dati, il filtraggio digitale e la configurazione operativa del DAC. L’uso di un FPGA permette aggiornamenti del firmware e, secondo le specifiche, la possibilità di aggiornare i moduli DAC, i moduli di alimentazione e gli stadi di ingresso.
• Clock Crystek CCHD-957 FEMTO: Il riferimento di clock è un oscillatore Crystek CCHD-957 di tipo femto, riconosciuto nel settore per la ridotta instabilità di fase. Per l’ingresso I2S è inoltre possibile selezionare tra il clock locale del DAC e il clock della sorgente I2S esterna, adattando il funzionamento alla catena di segnale utilizzata.
• Condensatori Audio Note Kaisei e Rubycon ZLH: Il percorso del segnale impiega condensatori Audio Note Kaisei e Rubycon ZLH, componenti di tipo audio-grade comunemente adottati in applicazioni ad alta fedeltà. La scelta dei condensatori nel percorso analogico incide sulle caratteristiche del filtraggio e del disaccoppiamento interno.

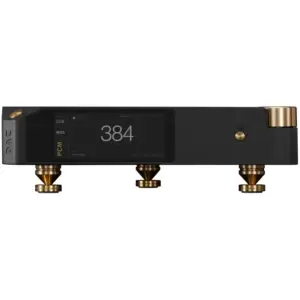

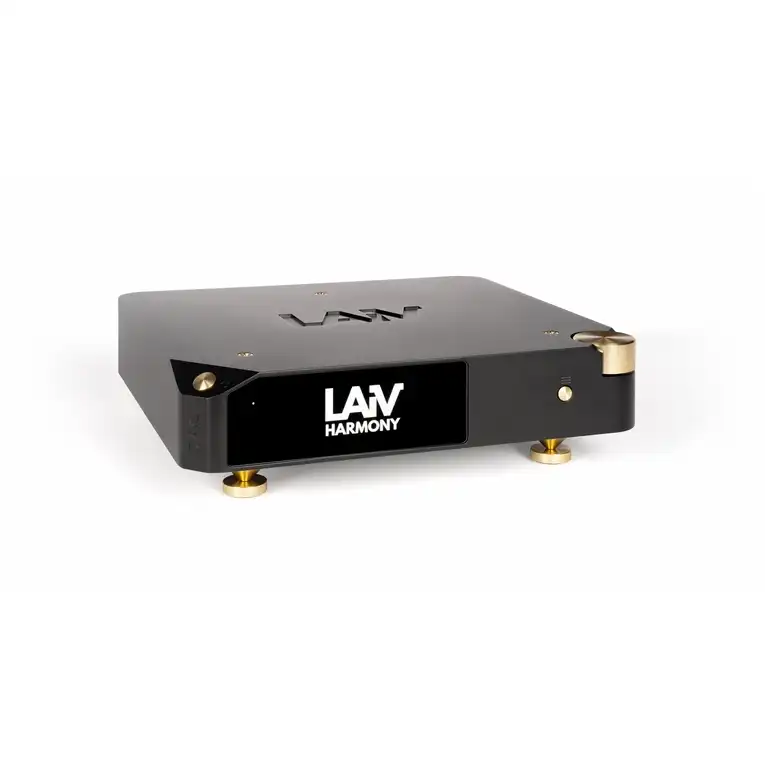

• Display OLED e interfaccia utente: Il pannello frontale integra un display OLED monocromatico bianco da 3,83 pollici con risoluzione 320 × 132 pixel e 16 livelli di scala di grigi. Il display mostra sorgente attiva, frequenza di campionamento, stato di riproduzione, configurazione del DAC, Track ID e Play Time via SPDIF. I controlli comprendono pulsanti, tasto Menu, manopola rotativa e telecomando personalizzabile.

Caratteristiche tecniche e utilizzo

Il LAiV Harmony DAC dichiara un THD+N dello 0,0035%, un rapporto segnale/rumore migliore di 123 dB ponderato A e un crosstalk migliore di 110 dB nell’intera banda 20 Hz–20 kHz. La risposta in frequenza è contenuta entro ±0,25 dB tra 20 Hz e 20 kHz. Le uscite analogiche presentano un’impedenza di 1200 ohm sulla coppia XLR bilanciata e di 600 ohm sulle uscite RCA, valori da considerare nella scelta del preamplificatore o amplificatore integrato a valle.

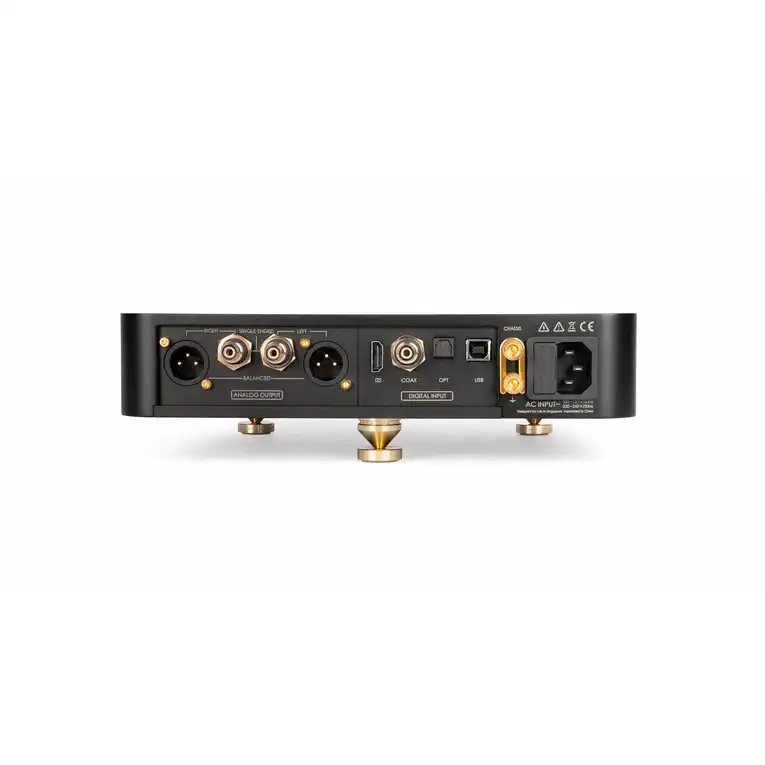

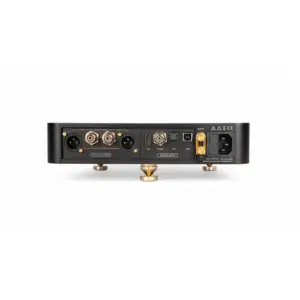

Gli ingressi digitali disponibili sono USB-B, ottico, coassiale e I2S. Tramite USB-B e I2S il dispositivo accetta PCM fino a 768 kHz e DSD fino a DSD256; via I2S il supporto DSD si ferma a DSD256, mentre gli ingressi ottico e coassiale gestiscono PCM fino a 192 kHz. L’alimentazione è universale, compatibile con reti a 100–127 VAC e 220–240 VAC a 50/60 Hz, con un consumo massimo dichiarato di 10 W.

Design e costruzione

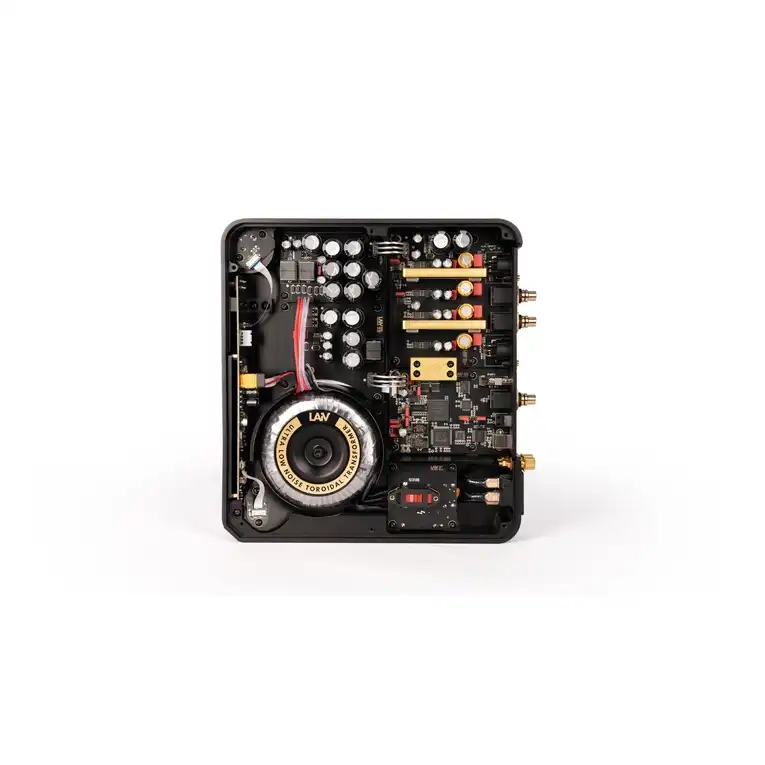

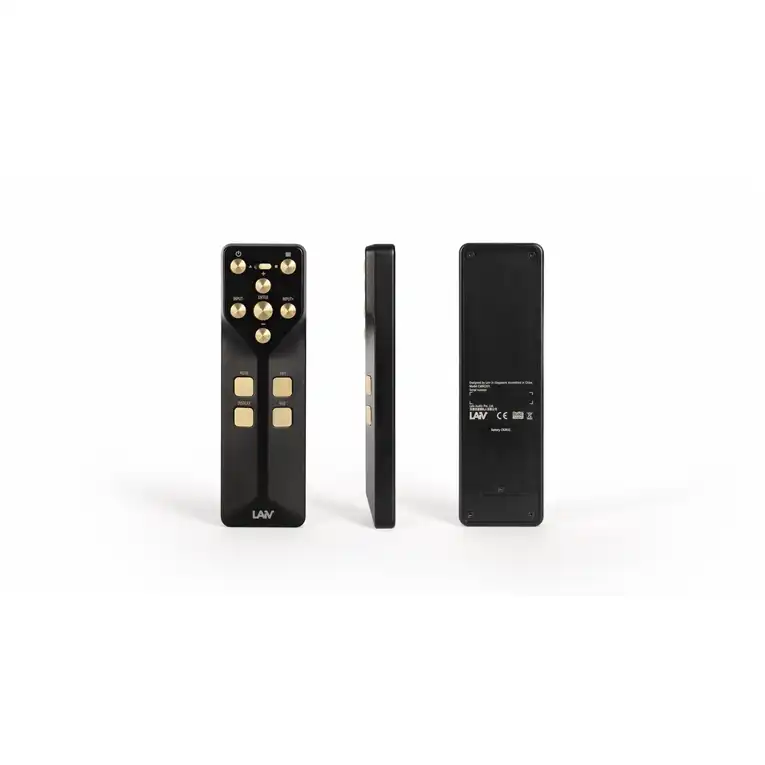

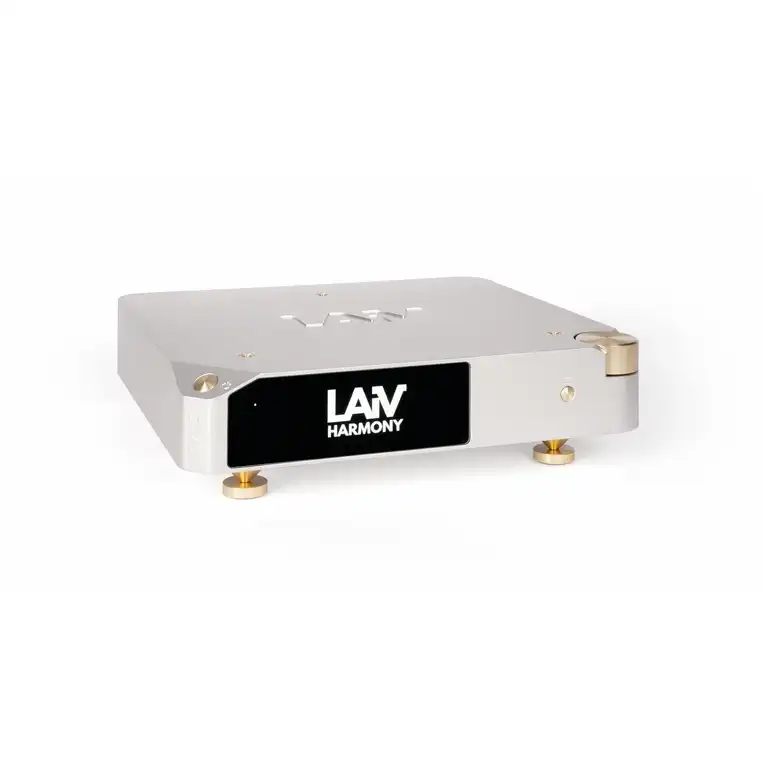

Il telaio ha dimensioni di 75 × 250 × 255 mm e un peso di 4,3 kg, con piedini spike da 25 mm inclusi nel profilo complessivo. La struttura è compatta per un componente a componenti discreti con architettura bilanciata. Il progetto prevede moduli aggiornabili per il DAC, l’alimentazione e gli stadi di ingresso, caratteristica che consente interventi futuri senza necessità di sostituzione dell’intera unità. Il telecomando ha un peso di 157 g ed è descritto come personalizzabile.

Ideale per

Il LAiV Harmony DAC si inserisce in impianti stereo orientati alla conversione da sorgenti digitali, sia da computer tramite USB-B sia da lettori con uscita I2S, ottica o coassiale. La presenza di uscite bilanciate XLR lo rende adatto all’abbinamento con preamplificatori o amplificatori integrati dotati di ingressi bilanciati, mentre le uscite RCA garantiscono compatibilità con topologie single-ended. Chi utilizza sorgenti I2S deve verificare la compatibilità del pinout con il dispositivo sorgente, poiché questo standard non è universalmente standardizzato nelle implementazioni dei produttori.
