Shanling SCD3.3 Lettore SACD CD con DAC R2R

Shanling SCD3.3 lettore SACD e CD con architettura R2R di seconda generazione e stadio valvolare

Lo Shanling SCD3.3 è un lettore SACD/CD di fascia alta che integra un’architettura DAC R2R a scala di resistori con uno stadio di uscita valvolare, combinando la riproduzione da disco con funzionalità da DAC esterno e preamplificatore. Il progetto è concepito per gestire sorgenti fisiche e digitali all’interno dello stesso chassis, includendo ingressi USB, coassiale e Bluetooth. L’uscita analogica è disponibile sia in configurazione sbilanciata RCA che bilanciata XLR, con la possibilità di operare in modalità Line-out o come preamplificatore. Il sistema di controllo comprende un touchscreen LG da 5 pollici, pulsanti fisici, telecomando e app Eddict Player per iOS e Android.

Caratteristiche principali

• Meccanica top-loading con laser proprietario: Il trasporto utilizza il laser Shanling HD850 in configurazione top-loading, accompagnato da un puck CD pesato per stabilizzare il disco durante la rotazione. La meccanica supporta SACD ibridi e a singolo strato, CD standard e MQA-CD con decodifica completa 4x.
• Modulo DAC R2R di seconda generazione: Il cuore della conversione è un modulo R2R a scala di resistori che impiega 212 resistori con tolleranza dello 0,01%. L’architettura opera a 24-bit con struttura interna a 19-bit, codice di compensazione a 4-bit e circuito differenziale push-pull, gestita dal processore principale Ingenic X2000.
• Stadio valvolare con 12AT7 abbinate: Sono presenti due valvole 12AT7 prodotte da Beijing Electron Tube, selezionate e abbinate individualmente. Lo stadio valvolare interviene nel percorso del segnale analogico, in combinazione con il filtro Low-Pass OPA1612 e gli amplificatori operazionali MUSES8920E in uscita.
• Clock indipendenti per dominio digitale e FPGA: Il sistema di clock utilizza quattro oscillatori a cristallo attivi su due coppie indipendenti: 90MHz e 98MHz per il dominio FPGA, 45MHz e 49MHz per il chip XMOS XU316 che gestisce l’ingresso USB DAC. La separazione dei riferimenti di clock riduce l’interdipendenza tra i domini di elaborazione.
• Alimentazione con doppi trasformatori R30: La sezione di alimentazione è composta da due trasformatori R30 per una potenza totale dichiarata di 66W, con le sezioni digitale e analogica alimentate separatamente. I condensatori di filtro sono selezionati tra marchi ELNA, Nichicon e Panasonic.

Caratteristiche tecniche e utilizzo

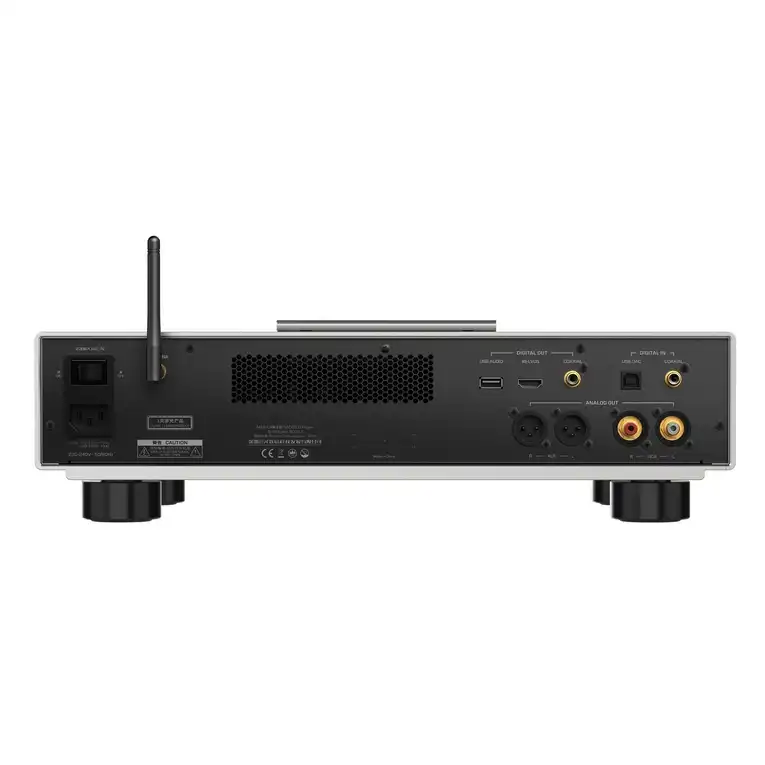

Le uscite analogiche forniscono 2,45Vrms su RCA e 4,9Vrms su XLR bilanciata. I parametri dichiarati in modalità Line-out includono una risposta in frequenza da 20Hz a 40kHz con –0,3dB, THD+N pari a 0,15%, rapporto segnale/rumore e gamma dinamica entrambi a 117dB, separazione tra canali a 110dB. L’ingresso USB DAC, gestito dal chip XMOS XU316, accetta segnali PCM fino a 768kHz/32-bit e DSD fino a DSD512. Il Bluetooth 5.0 è compatibile con i codec LDAC, aptX HD, aptX, AAC e SBC.

L’uscita digitale I2S tramite connettore HDMI supporta 10 modalità di pinout selezionabili, per adattarsi a DAC esterni con configurazioni differenti. L’uscita coassiale SPDIF trasmette PCM fino a 192kHz e DSD64 in formato DoP. L’ingresso USB Drive supporta memorie fino a 2TB e file nei formati ISO, DSF, DFF, FLAC, WAV, AIFF e MQA, con risoluzione massima di 768kHz/DSD512. La modalità preamplificatore consente di collegare direttamente un amplificatore finale, eliminando un componente dalla catena.

Design e costruzione

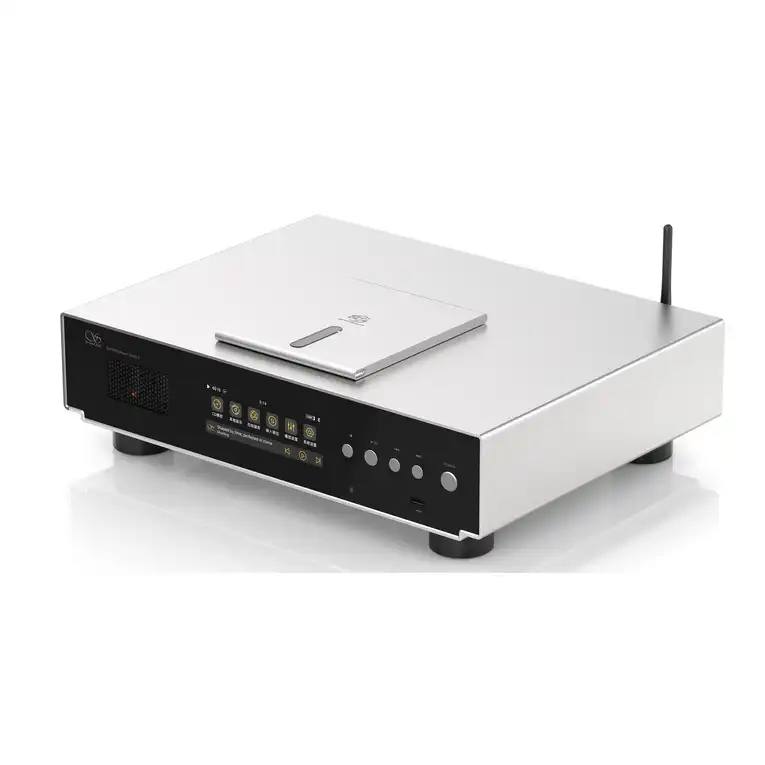

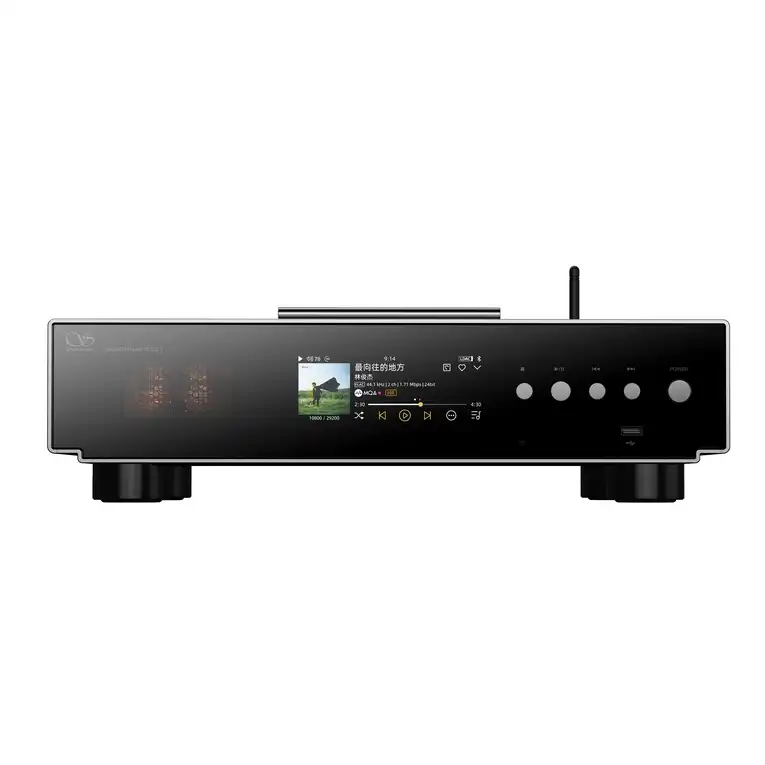

Il telaio è realizzato in alluminio lavorato a CNC con spessore di 9,5mm, per una struttura compatta nelle dimensioni di 430 × 319 × 91mm a fronte di un peso netto di circa 10kg. Il display touchscreen LG da 5 pollici ha una risoluzione di 854×358 pixel ed è integrato nel pannello frontale insieme ai pulsanti fisici. La finitura e la lavorazione del pannello superiore sono coerenti con l’accesso top-loading, che richiede lo spazio libero sopra l’unità per l’apertura del vano disco.

Ideale per

Lo SCD3.3 si rivolge a impianti in cui la sorgente fisica SACD e CD rimane centrale, ma si richiede anche la funzione di DAC esterno e ingresso Bluetooth per sorgenti aggiuntive. La modalità preamplificatore è utile quando si intende collegare direttamente un amplificatore finale, purché il livello di uscita XLR a 4,9Vrms sia compatibile con la sensibilità di ingresso dell’amplificatore. Chi utilizza DAC esterni con connessione I2S deve verificare il pinout supportato tra le 10 configurazioni disponibili. Il formato top-loading richiede uno spazio libero verticale adeguato nel mobile o nel rack.
